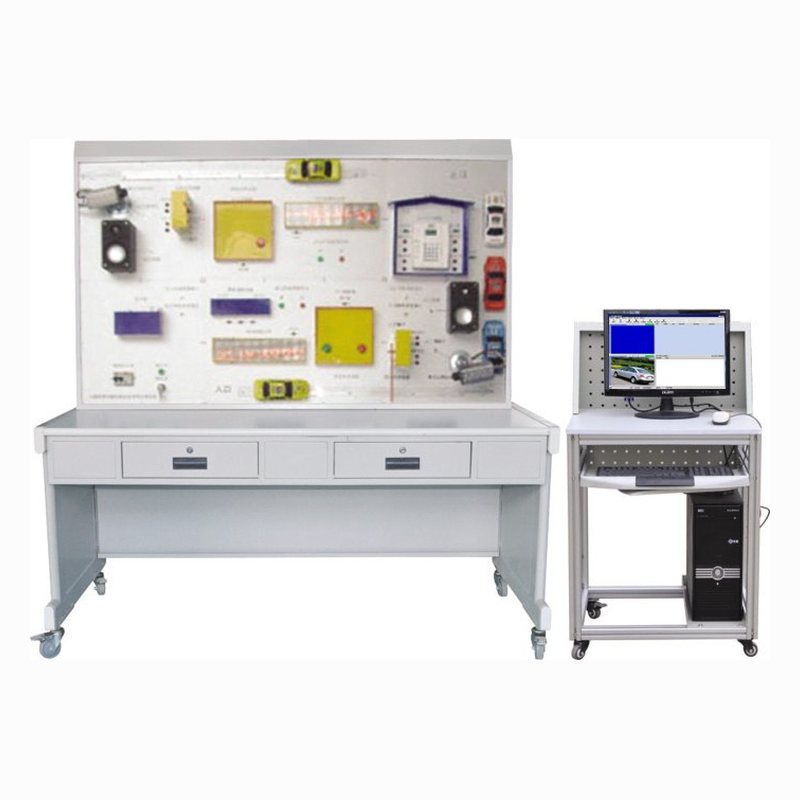

PG-Y1003型 停车场收费管理系统实训装置

PG-Y1003型 停车场收费管理系统实训装置是根据目前我国建筑电气、楼宇智能化专业的实训内容精心设计的，它可全面反映停车场系统工作原理及当前先进的识别技术。感应式IC卡停车场系统采用感应IC卡读卡技术，它将射频卡技术、自动挡车道闸、车辆感应技术、工业控制技术等先进、成熟的技术集成在停车场收费管理系统中。停车场收费管理系统实训装置整体采用模块化设计。针对不同的需求选择适当的系统配置，能够有效地管理资源，防止票款流失，极大的提高管理工作的效率　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

PG-Y1003型 停车场收费管理系统实训装置是根据目前我国建筑电气、楼宇智能化专业的实训内容精心设计的，它可全面反映停车场系统工作原理及当前先进的识别技术。感应式IC卡停车场系统采用感应IC卡读卡技术，它将射频卡技术、自动挡车道闸、车辆感应技术、工业控制技术等先进、成熟的技术集成在停车场收费管理系统中。停车场收费管理系统实训装置整体采用模块化设计。针对不同的需求选择适当的系统配置，能够有效地管理资源，防止票款流失，极大的提高管理工作的效率。

一、停车场收费管理系统原理构架

1、示意图

2、图像识别系统软件

二、设备参数

1、系统实训功能概述：

能进行各种停车场计费管理系统操作演示、出入口控制器的设置、仿真模型车辆的仿真出入控制、摄像机图像对比、控制闸道及地磁感应系统的工作原理、用户的月租卡设置，停车场计费管理软件的使用方法、线路的设计与连接、实验和实训，并可于一卡通及小区系列中的其他设备联网进行各种综合实训。

2、永久用户车辆进入停车场时，读感器自动检测到车辆进入，并判断所持卡的合法性。如合法，道闸开启，车辆驶入停车场， 数字录像机抓拍下该车辆的照片，并存储在电脑里，控制器记录下该车辆进入的时间，联机时传入电脑。

3、临时用户车辆进入停车场时，从出票机中领取临时卡，读感器自动检测到车辆进入，并判断所持卡的合法性。如合法，道闸开启，车辆驶入停车场，数字录像机抓拍下该车辆的照片，并存储在电脑里，控制器记录下该车辆进入的时间，联机时传入电脑。

4、永久用户车辆离开停车场时，读感器自动检测到车辆离开，并判断所持卡的合法性。如合法，道闸开启，车辆离开停车场， 数字录像机录下该车辆的照片，并存储在电脑里，控制器记录下该车辆离开的时间，联机时传入电脑。

5、临时用户车辆离开停车场时，控制器能自动检测到临时卡，提示司机必须交费，临时车必须将临时卡交还保安，并需交一定的费用。经保安确认后方能离开。车辆驶出停车场时，数字录像机录下该车辆的照片，并存储在数字录像机中，控制器记录下该车辆离开的时间，联机时传入数字录像机。

为了有效防止不法分子偷停车卡后再入停车场偷车的情况发生，采用图像捕捉卡将入口处摄取的车辆图像存入计算机硬盘，当车辆出场时，采用图像捕捉卡将出口处摄取的车辆图像存入计算机，计算机自动调出入场时车辆图像及出场时的图像，经人工识别，确认同一卡号，同一车辆时放行；异者报警。

系统具有车辆图像捕捉功能，停车场除对临时外来车辆及固定月租卡车辆管理以外，同时也可绝对保证停放车辆的安全，并有效地防止车辆丢失。

6、系统技术指标

工作电压：单相三线220V±5%  50Hz

整机容量：<300W

外型尺寸：1600mm×800mm×1500mm

安全保护：具有漏电自动保护装置

三、基本配置

1、停车场系统模拟屏（铁质双层亚光密纹喷塑结构）

(1)交流电源

提供交流电源：单相交流电  220V  50Hz

(2)模拟停车场系统

(3)停车场管理系统结构图

2、楼宇实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。

3、入口控制机

入口控制机是内嵌智能控制单元的入口控制核心，提供自动控制功能，用于既有月卡车辆自助进场、又有临时车辆自助进场的停车管理系统中。入口控制机可以联网工作，也可以脱机独立工作。智能控制单元不仅有独立的控制程序、时钟、存储器及各种输入输出，而且还具备CAN总线联网接口，脱机独立工作时可以暂存上万条的脱机记录，联网后自动上传。

4、出口控制机

出口控制机是内嵌智能控制单元的出口自助读卡控制核心，提供自动控制功能，提高车辆出场的效率，做到月卡车辆无人值守管理。智能控制单元有独立的控制程序、时钟、存储器及各种输入输出，而且还具备CAN总线联网接口，脱机独立工作时可以暂存上万条的脱机记录，联网后自动上传。

5、出口控制机

POS收银机是停车场收费管理系统中控制、收费和管理的中心。内嵌智能控制单元和存储单元，在提供自动控制功能的同时，还具有收费管理功能，可以脱离电脑进行独立的工作。POS收银机适用于月卡车辆和临时车辆相结合的停车管理系统中，用于监控出入口设备的通信、临时车辆的收费、系统的数据存储及与电脑的通信。既可以与电脑联机工作，又可以脱离电脑进行独立工作。智能控制单元有独立的控制程序、时钟、存储器及各种输入输出，而且还具备先进的CAN总线联网接口，智能控制单元可以独立存储1万张月卡信息和上万条系统事件记录和收费信息，与电脑联机后自动上传，导入数据库中。

6、道闸

道闸采用专用力矩电机和控制电路，适用于各类停车场管理系统中的车辆出入口，限定车辆进出。

7、停车场3D立体车库模型

8、停车场专用发卡箱立体型

采用有机材料制作，能完全与真实发卡箱一致，进能出入发卡

9、3D立体动感图像系统

能采用3D图像真实动感地对比进出入国库车型，

10、3D模型汽车

采用高防真各车型汽车，自动驾驶技术系统完成进出入车库，

四、实训项目

实训项目一：停车场管理过程的实训

实训项目二：出入口控制设备安装操作与连接实训

实训项目三：车辆检测器设备安装操作连接实训

实训项目四：摄像机的安装调试操作与线路的连接

实训项目五：仿真摄像机图像比对操作

实训项目六：系统接线操作与连接

实训项目七：收费系统的管理与操作实训

实训项目八：卡片的管理与操作实训

实训项目九：系统调试操作

实训项目十：进出入口的设置与线路原来的实训

实训项目十一：线路故障的判断与处理

实训顶目十二系统与车库管理系统的扩展实训

五、配置清单
