PG-WDG02A型 通用电工竞赛训练平台

PG-WDG02A型 通用电工竞赛训练平台由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

概述

PG-WDG02A型 通用电工竞赛训练平台由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。

二、设备技术指标

1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；

2.设备的材料：钣金、木柜结构；

3.电源：

1)输入：三相AC 380V ±10% 50HZ 三相五线 ；

2)固定交流输出：三相五线  380V 接插式1组、220V接插式1组、220V插座式1组，380V插座式1组

4.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA，带电源指示。

三、设备结构功能

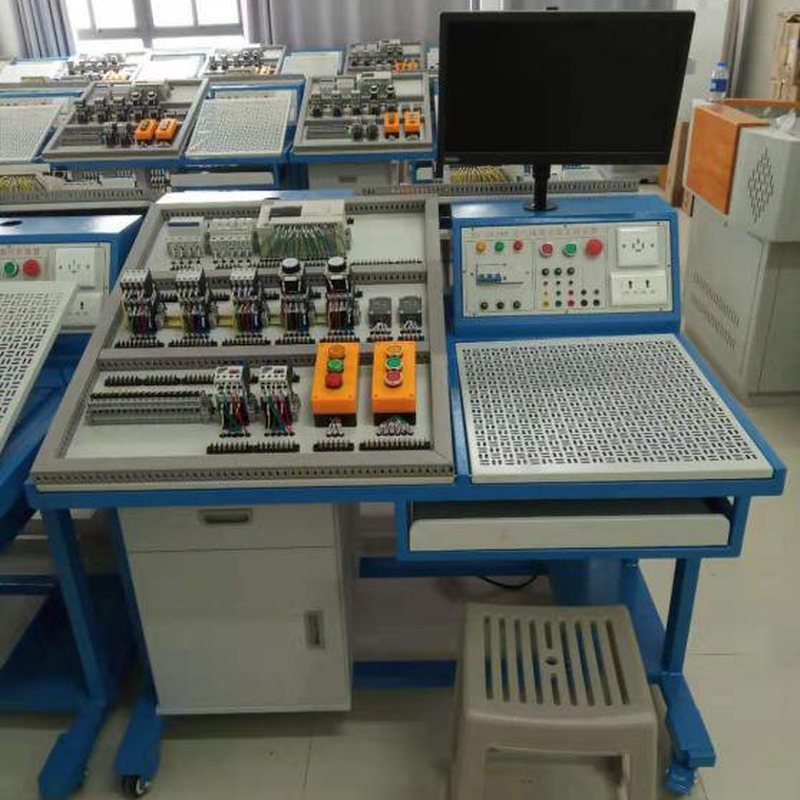

PG-WDG02A型 通用电工竞赛训练平台由实训屏（内置电源）、实训桌（含键盘）、储物柜三大部分组成。钢制表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；电源箱的布局依次为电源保护装置、电源指示装置、电源输出；实训桌左侧安装有角度可以调节的嵌入式的考核平台1张，所有元器件均采用端子引出，学生接线只需在端子上进行接线，可以有效的保护元器件，转接端子采用接插两用端子排，方便与元器件和实训电源屏的连接，右侧装有网孔板一块，角度可调嵌入式安装；实验桌底部装有至少4个导向轮，方便设备移动；储物柜采用标准结构和抽屉式，用于存放工具以及实训资料。电脑通过可调节电脑支架安装于电源屏的上方。

四、设备可完成的典型实训项目举例

1. 电动机点动与连续转动电路连接实训；

2. 按钮联锁的电动机正、反转电路连接实训；

3. 接触器联锁的电动机正、反转电路连接实训；

4. 接触器和按钮双重联锁的电动机正、反转电路连接实训；

5. 两地控制的电动机控制电路的安装；

6. 电动机定子绕组串联电阻启动控制电路连接实训；

7. 按钮切换的Y－△启动控制电路的连接实训；

8. 电动机半波整流能耗制动控制电路连接实训；

9. 电动机全波整流能耗制动控制电路连接实训；

10. 电动机反接制动控制电路连接实训；

11. 电动机顺序启动控制电路连接实训；

12. 电动机定时运转控制电路连接实训；

13. PLC控制的三相异步电动机正反转控制

14. PLC控制的三相异步电动机Y-△启动控制

15. PLC控制的三相异步电动机降压启动控制

16. PLC控制的三相异步电动机能耗制动控制

17. 变频器功能参数设置与操作

18. 变频器报警与保护功能

19. 多段速度选择变频调速

20. 外部端子点动控制

21. 控制电机正反转运动控制

22. 控制电机运行时间操作

23. 瞬间停电变频器参数设定

24. 外部电压变频调速

25. 外部电流变频调速

26. 三相异步电动机的变频开环调速

27. PLC控制变频器调速

五、设备的配置

六、配套元器件
