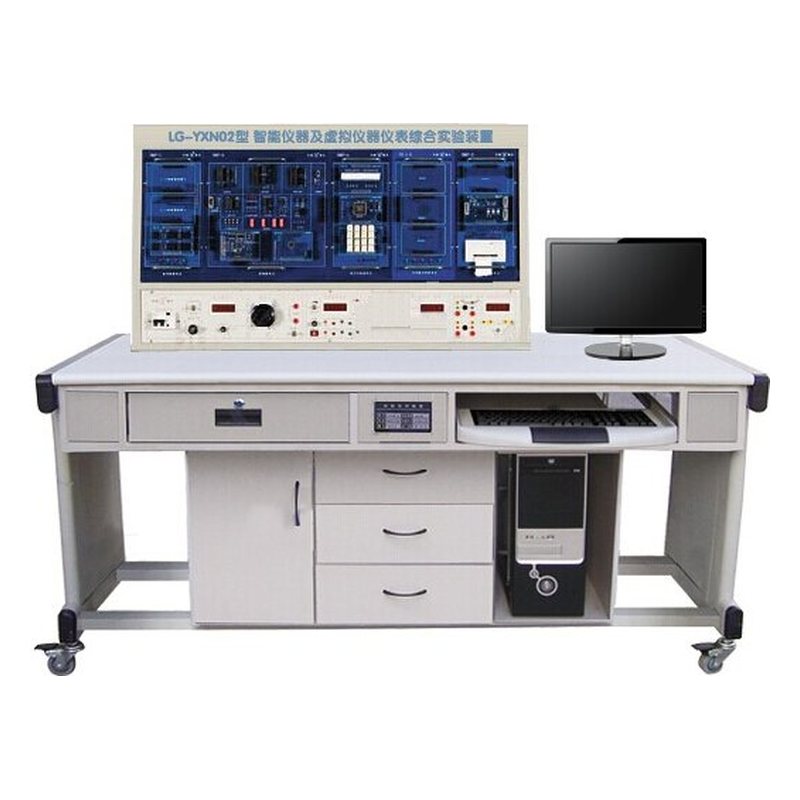

PG-YXN02型 智能仪器及虚拟仪器仪表 综合实验装置

微电子技术和通讯技术的发展极大地促进了智能仪器的变革，虚拟仪器仪表是仪器技术与计算机技术深层次结合的产物，它的推出又给智能仪器仪表带来了新的活力，使得测量仪器与计算机之间的界限几乎消失，开始了测量仪器的新时代，是仪器领域的一次变革。可编程逻辑器件的不断成熟和EDA技术的进一步发展，使得数字系统的设计可以象软件设计那样方便灵活。随着计算机技术的迅速发展，虚拟仪器的概念逐步成为测试技术和仪器仪表技术发展的一个重要方向，并且在研究、开发等众多领域得到广泛的应用　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

微电子技术和通讯技术的发展极大地促进了智能仪器的变革，虚拟仪器仪表是仪器技术与计算机技术深层次结合的产物，它的推出又给智能仪器仪表带来了新的活力，使得测量仪器与计算机之间的界限几乎消失，开始了测量仪器的新时代，是仪器领域的一次变革。可编程逻辑器件的不断成熟和EDA技术的进一步发展，使得数字系统的设计可以象软件设计那样方便灵活。随着计算机技术的迅速发展，虚拟仪器的概念逐步成为测试技术和仪器仪表技术发展的一个重要方向，并且在研究、开发等众多领域得到广泛的应用。

PG-YXN02型 智能仪器及虚拟仪器仪表综合实验装置是根据自动化、电子信息工程、工业电气自动化、测控技术与仪器、计算机应用、机电一体化等专业教学的特点，吸收了国内外相关实验装置的优点和长处，经过多次实验、反复论证和精心设计的一套综合了传感器技术、智能仪器原理及应用技术、虚拟仪器仪表技术和数据采集卡等硬件的实验装置。其特点是采用了模块化设计兼单片机总线设计的思想。

PG-YXN02型 智能仪器及虚拟仪器仪表综合实验装置涉及计算机技术、传感器技术、单片机技术、DSP技术、智能仪器原理及应用技术、CPLD/FPGA在线编程技术、人机界面技术、数据通讯等，是一套能满足本、专科学生完成课程设计和毕业设计教学的要求，也可用于研究生教学的综合性高性能实验装置。

一、组成

PG-YXN02型 智能仪器及虚拟仪器仪表综合实验装置由控制屏，实验桌，实验挂件，实验箱，实验模块组成。实验模块采用箱体结构，更换便捷，如要扩展功能或开发新实验，只需添加部件即可，无需改动整体结构。

1.控制屏提供高稳定的直流稳压电源和单相220V的交流电源。

2.装置挂箱、实验模块有以下类：

(1) 信号调理挂箱

(2) 外围扩展挂箱（一）

(3) CPU主挂箱（单片机、嵌入式单片机、CPLD、FPGA、DSP等）：

（支持CPU：8031/8051/8052，C8051F020，TMS320VC5402等）

(4) 外围扩展挂箱（二）

(5) 对象挂箱

(6) 信号接口挂箱

(7) 传感器挂箱

二、实验项目

(一)传感器类实验

1、温度传感器实验

2、金属箔式应变片——单臂电桥性能实验

3、金属箔式应变片——半桥性能实验

4、金属箔式应变片——全桥性能实验

5、电容式传感器的位移特性实验

6、霍尔转速传感器的转速测量实验

7、光电转速传感器的转速测量实验

(二)CPU类实验（支持CPU：8031/8051/8052，C8051F020，TMS320VC5402）

1、多路开关实验

2、可编程增益放大器实验

3、A/D转换实验

4、D/A转换实验

5、静态显示实验

6、动态显示实验

7、液晶显示实验

8、键盘实验（阵列式）

9、开关量输入输出实验

10、24WC02串行E2PROM的读写实验

11、PCF8563时钟/日历芯片的应用实验

12、外部程序存储器EPROM的扩展实验

13、外部数据存储器SRAM的扩展实验

14打印机实验

15、RS232通信实验

16、RS485通信实验

17、USB通信实验

18、网络控制器测控实验

(三)CPLD/FPGA实验（支持CPLD：EPM7128SLC84-15；FPGA：EP1C6）

1、数字电路小型实验

2、电子钟试验

3、数字脉冲信号发生器实验

4、键盘实验

5、液晶显示器接口实验

6、复杂的数字电路实验，如译码器，锁存器等

(四)智能仪器仪表类实验

利用实验装置上的综合硬件资源可开设智能仪器仪表的设计实验。

1、直流电机转速控制实验

2、直流数字电压表实验

3、温度测量实验

4、数字电子秤实验

5、位移测量实验

(五)虚拟仪器仪表类实验

数据采集卡支持LabVIEW、VB、DELPHI、VC等语言，PCI插槽。利用数据采集卡和外围信号处理单元，可开设各种虚拟仪器仪表的设计性实验。

1、交流电压表设计实验

2、交流电流表设计实验

3、交流功率表设计实验

4、直流电压表设计实验

5、虚拟示波器设计实验
