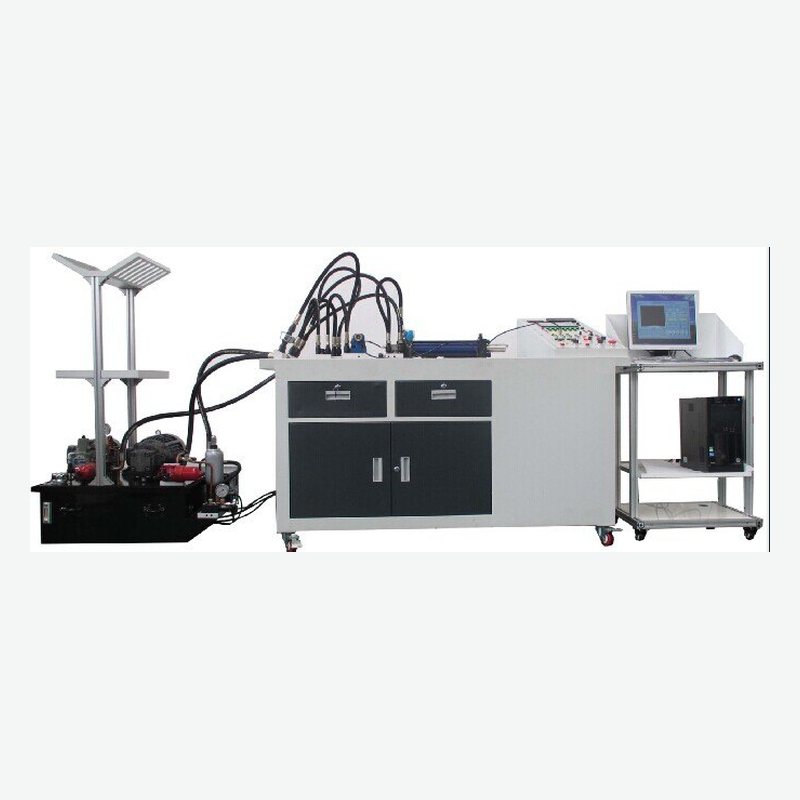

PG-YAT01型 液压安装调试实训装置

PG-YAT01型 液压安装调试实训装置由实训操作平台、电器控制单元、集成液压阀组、液压泵站、导线架等组成，全模块开放式结构设计，并配有强大的扩展功能。采用工业液压阀及工业标准管材、接头，以液压传动典型回路系统为对象，培养学生液压管路和液压元件的装拆与替换、硬管制作、液压回路系统调试等基本技能。适合职业院校相关专业“液压传动”“液压与气压传动”等课程的实训教学。电源：国家标准工业用电——AC380V、50HZ，三相五线制；　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

PG-YAT01型 液压安装调试实训装置由实训操作平台、电器控制单元、集成液压阀组、液压泵站、导线架等组成，全模块开放式结构设计，并配有强大的扩展功能。采用工业液压阀及工业标准管材、接头，以液压传动典型回路系统为对象，培养学生液压管路和液压元件的装拆与替换、硬管制作、液压回路系统调试等基本技能。适合职业院校相关专业“液压传动”“液压与气压传动”等课程的实训教学。

一、主要技术参数:

电源：国家标准工业用电——AC380V、50HZ，三相五线制；

控制电压：安全控制电压——DC24V；

使用环境要求：防潮、防尘环境；

系统总功率：<=3KW；

系统安全使用压力：P<=6.3Mpa；

整机尺寸：1535x805*980；

重量：约320Kg。

二、主要性能特点:

1、实验用电的安全性：本实验台采取高低压电分开方式380V泵站用电采取独立控制结构，并配置有电机软启动系统（自带过载、过热、短路、漏电保护），实验模块用电全部DC24V低压供电，保证学员用电时的安全；

2、电器元件：所用电器元器件全部采用国际国内知名厂家元器件，性价比高，性能稳定，安全系数高；

3、液压元件：全部采用北京华德液压工业液压元件，使用安全可靠，贴近工业化，性能参数完全符合教学大纲的要求，且完全符合工业应用标准；；

4、实验设备的扩展性：实验配置方案可根据具体要求进行配置，也可对实验设备增加相应的模块盒来实现对实验台功能的扩展，所有模块盒都采用通用设计标准，可方便、随意的扩展；

5、安全保护：液压泵站设置安全保护措施，在出现操作故障的情况下，旋转卸荷按钮/急停按钮即可切断高压泵源，实现系统压力归零，可减少对液压元件的使用寿命的损坏及保障学生安全；

6、优良的液压供油系统：液压油泵采用法兰安装方式，大大的减小了工作运行噪音，并且液压供油系统在常规的基础上增加了调节系统，更加可靠的确保了实验过程中的供油稳定性；

7、油温智能监测：用于监测油箱的温度，当油箱液压油的温度超过设定温度时，冷却器自动开启，当油箱液压油温度低于设定温度时，冷却器自动停止，起到节能的作用；

8、设备的安全等级性：具有直流电源输出过载保护、缺相及相序保护、接地保护、电流型漏电保护（漏电动作电流≤30mA）、压力过载保护等功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型专用实训导线，防止触电。

三、实验装置组成部份：

装置由实验工作台、液压泵站、集成液压阀组、电气控制单元等几部分组成。

1、实验工作台

实验工作台以1.0MM-2.0MM厚的钢板为主框架，外形紧凑、结实、美观；

实验台表面采用除锈、亚光喷塑等处理，充分考虑适应各种实验室环境；

工业铝合金面板带“T”型沟槽（采用150x20mm铝型材，间距50mm，槽宽10.1mm，表面经特殊化学处理），可方便、随意地安装液压元件、传感器等，搭接各种实验回路。

实验台桌面具有残油回收功能。

2、液压元件

液压底板：采用高强度钢材（45#）加工制造，表面经特殊化学处理，；

接口： ABS半透明材料制作，安装固定一红一黑护套插座，并有DC24V接线标志；

液压元件：采用国内知名品牌北京华德液压工业液压元件；

标识：阀板正面的进出油口四周安装有油路接头（有激光雕刻油口标识）；

管路接口：由阀板的四周引出，以方便于实训连接；
