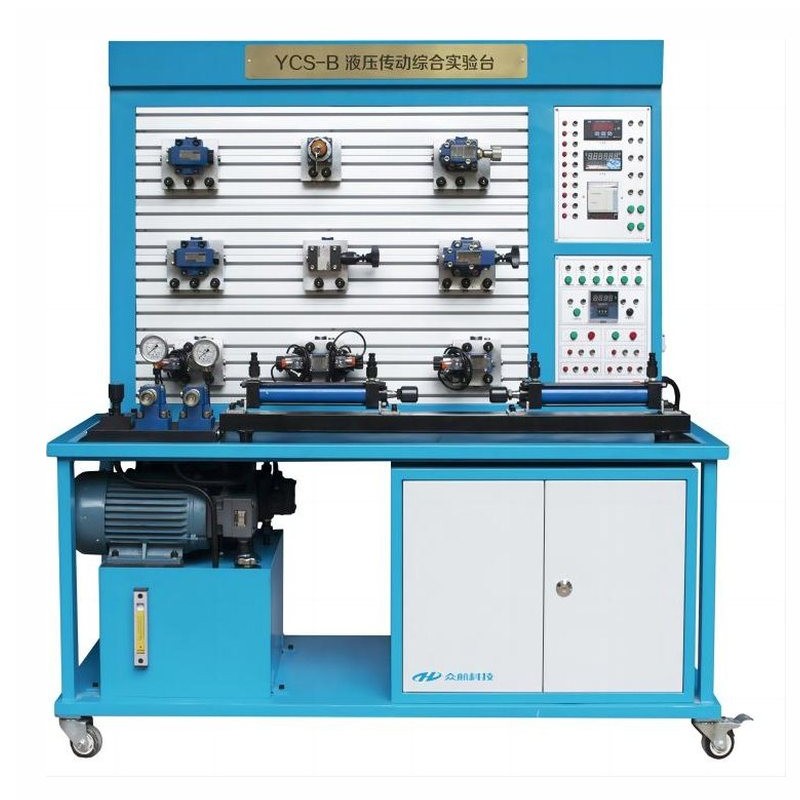

PG-YQS01型 液压PLC控制实验台

PG-YQS01型 液压PLC控制实验台（工业液压件）是根据《液压气动传动》通用教材设计而成，集可编程控制器和各种液压元件模块为一体，除可进行常规的液压基本控制回路实验外，还可进行液压应用实验及液压技术课程设计。液压PLC控制实验台采用PLC控制方式和继电器控制两种方式，使学生在掌握传统的继电器控制之外，学习PLC编程控制，并具备PLC控制与计算机通讯以及在线调试等实验功能，其完美结合了液压技术和电气PLC控制技术，适用电工、机电一体化等专业实训考核。1、采用立式设计，电气控制为旁置式安排。液压综合实验台采用工业型液压元件。　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

（工业液压件）

PG-YQS01型 液压PLC控制实验台（工业液压件）是根据《液压气动传动》通用教材设计而成，集可编程控制器和各种液压元件模块为一体，除可进行常规的液压基本控制回路实验外，还可进行液压应用实验及液压技术课程设计。液压PLC控制实验台采用PLC控制方式和继电器控制两种方式，使学生在掌握传统的继电器控制之外，学习PLC编程控制，并具备PLC控制与计算机通讯以及在线调试等实验功能，其完美结合了液压技术和电气PLC控制技术，适用电工、机电一体化等专业实训考核。

一、性能与特点

1、采用立式设计，电气控制为旁置式安排。液压综合实验台采用工业型液压元件。

实验操作台：采用T型铝合金型材敞开式结构制作，主体框架采用钢材，分上下层结构，液压管路连接采用快速接头，每个液压元件都装有油路过渡板，元部件安装采用卡式模块，经久耐用、美观大方。

2、操作面：

（1）电气控制配置包含以下模块：

电源模块：带三相漏电保护、输出电压380V/220V、直流电源24V。

PLC模块：输入输出点均连接到安全插口上。配备PLC编程软件、PLC学习软件、编程电缆和相关操作手册。

继电器单元：各种继电器接头均接到面板上，进行实训时方便插拔连接。

按钮开关单元：各种按钮开关接头均接到面板上，进行实训时方便插拔连接。

电磁阀电控接口单元：各种电磁阀接头均接到面板上，实训时方便插拔连接口。

液压元件模块：元件安装在快捷底板上，方便实训模块在实训屏上进行固定、拆卸。

（2）具有计算机通讯接口，可与PLC编程器相连控制；

（3）用液压元件采用德国力士乐技术的北京华德公司制造。

（4）演示部件采用耐压胶管，压力可达到15Mpa。

二、技术参数

1、液压实验主要技术参数：

电动机型号：5HP    额定功率：3.5KW    额定转速：1420r/min

电动机型号：3HP    额定功率：2.2KW    额定转速：1420r/min

变量叶片泵：VP1-12    额定排量：12ml/rev    *高工作压力：7Mpa

定量叶片泵：YB1-10    额定排量：10ml/rev    *高工作压力：6.3Mpa

★三、无线智能实验室管理考核系统（投标时现场演示，没演示或演示不佳视为偏离）

1、系统采用先进的分布式智能管理型无线AP,通过WIFI技术实现终端覆盖。采用彩色中文触控屏的手持无线系统管理器，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块液压气动实训装置。可登录实训与考核的操作终端并出题设故的操作终端。

2、集成无线实验电源管理系统，通过手持移动终端系统监控查询液压气动实训台的电源开关状态；单独或全部开启关闭实验台电源功能；定时全闭功能；控制范围>50m；控制能力>50台。

3、集成无线考核系统能实现密码登录系统，设置数据库路，系统测试(查询设备)，题库与题库等级设置，考核故障发布考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。

4、终端采用大屏幕液晶显示具有联机考核和脱机考核功能，故障解除，时间查询，分数查，设备号查询。
