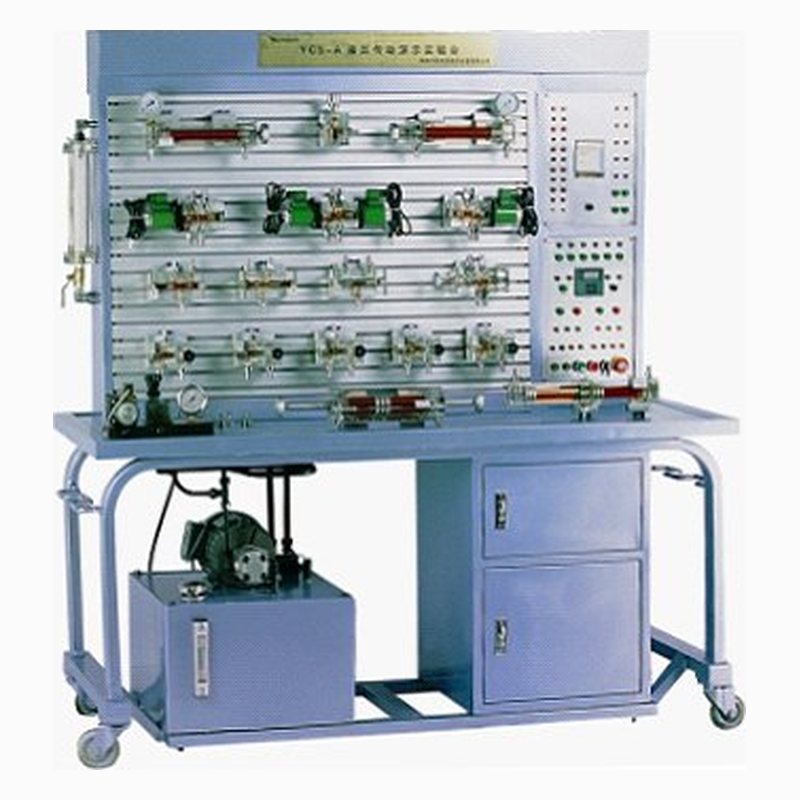

PG-YYCS01A型 液压传动综合测试实验台

PG-YYCS01A型 液压传动综合测试实验台遵循设计性，创新性，综合性的现代教学理念，主要面向大专院校的机电类学生，同时也适用于职大，职专机电类学生。采用功能模块，功能元件相结合的拼接模式，可根据各专业的教学大纲中的实验时数分配，在课程群设计实验，单元实验类别中任意选择。2、液压传动各元部件结构及工作原理观摩、拆装实验。　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

PG-YYCS01A型 液压传动综合测试实验台遵循设计性，创新性，综合性的现代教学理念，主要面向大专院校的机电类学生，同时也适用于职大，职专机电类学生。采用功能模块，功能元件相结合的拼接模式，可根据各专业的教学大纲中的实验时数分配，在课程群设计实验，单元实验类别中任意选择。

一、实验项目

1、液压传动系统组成示范演示实验。

2、液压传动各元部件结构及工作原理观摩、拆装实验。

3、PLC软件仿真演示及控制实验。

4、基本回路组合、拼接实验。

5、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。

二、性能与特点

1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，立式结构，控制面板为铝合金材料，并经氧板阳化处理。

2、操作面板采用带“T”沟槽形式的铝合金型材制作，操作面积大、经久耐用、美观大方。

3、电气操作控制为旁置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可同时供4-6人实验。

4、管路连接采用快速接头，液压元件均配有铝合金过渡底板（铝合金底板+工程塑料模块），可方便、随意地将元件安放在实验面板上。

5、实验台演示液压元件采用进口有机玻璃，按实物大小制作，其工作状况与实物阀完全一

致，阀体经工业加工，处理使其表面于水晶般透明，十年不会老化，元件内部结构一清二楚，其阀芯采用工业流程加工，按工业标准制作，其整体装配精度高，内泄量少。管路采用进口透明耐压塑料管，快速封闭接头，其操作方便，密封性能优良，系统工作原理一目了然，特别适用于学生做性能，原理结构实验。

6、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。

7、（1）配有20种液压回路组态画面演示和控制的软件系统；

（2）有PLC和继电器两种控制模式。（其中接近开关6个接口，电动开关6个接口）；

（3）配置了电磁铁三种控制方式： a、压力继电器控制方式（2个输入接口）； b、接近开关控制方式（3个输入接口）； c、实验人员手动控制方式（6个输入接口）； d、设置了系统油温显示和系统压力卸荷手动控制； e、液压站按工业标准配置，可根据需求调整系统所需导流流量； f、采用自动封闭快速接头连接回路，接头压降小，密封性好，液压系统在工作中压力不大于0.8Mpa的条件下，液压元件无漏油现象； g、液压缸长度大于200㎜； h、所有液压元件均按标准实物结构精度制作，阀体与阀芯间隙均为0.015-0.028㎜之间，加工精度在±0.2㎜之间

8、配一套教学课件。常用的液压元件的认知实验（包含执行元件、控制元件、辅助元件等）

9、配液压元件的三维剖视动画。

三、主要参数

电机：M1P4H523功率：0.75KW转速：1420r/Min电压：380V

泵：1AG1P109R额定排量：9ml/rev额定压力：2.5MPa

外形：1550×650×1750mm
