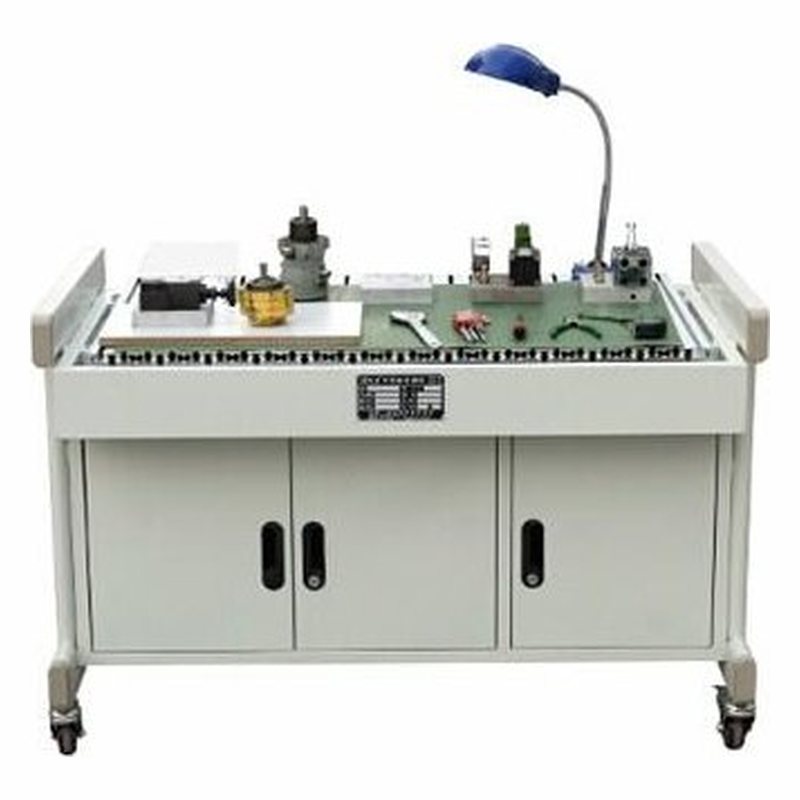

PG-YYCZ01型 液压元件拆装实训装置

动力元件包括：低压用齿轮泵、中压叶片泵、高压用轴向柱塞泵，。控制元件包括：溢流阀、减压阀、节流阀单向阀、换向阀等，。执行元件：单出杆双作用液压油缸。所有元件要求符合液压标准要求，采用通用化系统。控制屏：采用金属框架制作，设有抽屉、日光灯、交流电源插座。有小零件盒，以防止零件的丢失，操作方便符合人性化要求。　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

动力元件包括：低压用齿轮泵、中压叶片泵、高压用轴向柱塞泵，

控制元件包括：溢流阀、减压阀、节流阀单向阀、换向阀等，

执行元件：单出杆双作用液压油缸。所有元件要求符合液压标准要求，采用通用化系统。

控制屏：采用金属框架制作，设有抽屉、日光灯、交流电源插座。有小零件盒，以防止零件的丢失，操作方便符合人性化要求。

一、PG-YYCZ01型 液压元件拆装实训装置产品概述

液压元件是液压系统的重要组成部分，PG-YYCZ01型 液压元件拆装实训装置配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具。通过对液压元件的拆装实训，观察了解零件在液压元件中的作用，加深学生对液压元件结构及工作原理的了解，并能对液压元件的加工装配工艺有一定的认识。适合各职业院校机电类专业《液压传动》、《液压与气压传动》等课程的实训教学需要。

二、特点

（1）采用立式单面设计，结构简洁。

（2）操作台采用T型铝合金型材制作，经久耐用，美观大方。

（3）液压元件安装在特殊设计的模块上，可以随意地组合搭建。

三、性能参数

（1）外型尺寸：

实训桌（长×宽×高）：1400mm×700mm×750mm

操作屏（长×宽×高）：880mm×330mm×560mm

（2）重    量：＜70Kg

（3）工作条件：

温度：-10℃~+40℃

相对湿度：≤85%（25℃）

三、产品组成

3.1 操作屏

操作屏采用T型铝合金型材制作，在台面上铺设有防静电皮垫，同时台面上还有小元器件盒，以防止零件的丢失。

3.2 元器件

（1）动力元件：低压齿轮泵（CB-B4）、叶片泵（YB-10B）、高压柱塞泵（4MCY-1）。

（2）控制元件：直动式溢流阀（P-B10）、先导式溢流阀（Y-10B）、力士乐系列高压溢流阀（DB-10）、减压阀（J-10B）、节流阀（L-10B）、单向阀（I-10B）、换向阀（34E-10B）、力士乐系列高压换向阀（3W6A）。

（3）执行元件：单出杆双作用液压油缸。

3.3 工具：内六角扳手、内卡、钢皮尺、活动扳手、螺丝刀、老虎钳。

四、实训内容

1. 齿轮泵拆装测量与原理分析

2. 柱塞泵拆装与原理分析

3. 叶片泵拆装与原理分析

4. 执行元件的拆装(液压缸 液压马达)

5. 方向阀的拆装与阀工作原理分析(电磁换向阀)

6. 溢流阀的拆装与原理分析

7. 压力阀的拆装(各类溢流阀,减压阀,压力继电器,顺序阀)

8. 流量阀的拆装与原理分析(调速阀,节流阀)

9.液压缸拆装

10.液压泵拆装
