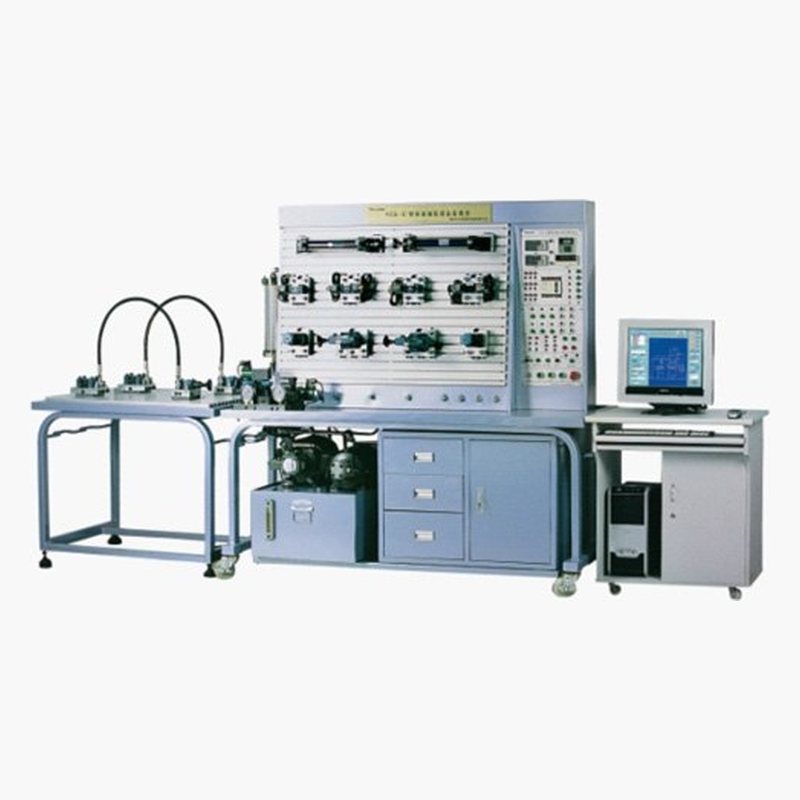

PG-YYZN01型 智能型液压综合实验台

PG-YYZN01型 智能型液压综合实验台（液压实训台）由操作台、辅助平台组成，不但能完成液压传动课程的设计性、创造性、综合性实验，而且特别适用于液压工程测试，元件性能测试，对教学、科研、检测具有极为强大的支持，是液压学科中的学者、专家、工程技术人员的得力助手。5、可编程控制器（PLC）电气控制实验，机电液一体化控制实验；　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

PG-YYZN01型 智能型液压综合实验台（液压实训台）由操作台、辅助平台组成，不但能完成液压传动课程的设计性、创造性、综合性实验，而且特别适用于液压工程测试，元件性能测试，对教学、科研、检测具有极为强大的支持，是液压学科中的学者、专家、工程技术人员的得力助手。

一、项目

1、常用液压元件的性能测试实验；

2、液阻特性性能测试实验

3、液压回路组态画面演示及控制实验；

4、液压传动基本回路实验；

5、可编程控制器（PLC）电气控制实验，机电液一体化控制实验；

6、液压传动系统组成示范演示实验；

7、液压传动各元、部件结构及工作原理观摩、拆装实验。

二、性能及特点

1、液压泵站采用变量叶片泵、定量叶片泵，与电器控制相结合，能控制工作介质温度，回路中有多个滤油器，根据滤芯的型号，过滤精度的不同，能较精确的控制油液精度。

2、实验操作台采用立式结构，配有辅助平台,安装面积大，操作面采用T型铝合金型材制作，能进行快速拼装实验，可根据实验项目原理图，选用相应的元件快速组成液压实验回路，通过电磁换向阀动作的控制和相关液压阀的调节进行实验。

3、实验平台操作面采用T型铝型材制作，学生能在平台上做扩展性实验。

4、液压系统采用双泵系统,在一个实验台上可同时供两组学生做实验。

5、液压系统温度采用风冷却器控制。

6、电器控制系统不但能完成基本控制功能，而且有多种控制系统。

7、电源模块带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。

8、控制柜设计具有人性化，测试软件具有强大的测试功能及多种帮助。

9、配置了完备的各类型传感器，包括压力传感器、流量传感器、温度传感器、转速传感器、位移传感器，以满足各项实验参数测试的需要。

10、液压元件均配有铝合金过渡底板（铝合金底板+工程塑料模块），可方便、随意地将元件安放在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上。

三、控制测试系统

1、实验台的计算机控制测试系统由计算机、数据采集卡、接口板、传感器和电磁阀等组成。

2、系统软件的界面是用美国NI公司的LabVIEW开发的，软件界面直观性强，操作方便，功能齐全，交互性好，除具有实测功能以外，还具有虚拟教学的功能，教师可以利用界面提供的数据窗口输入不同的数据，得出不同的分析曲线，从而做到多种配置的理论分析。

3、控制测试系统实现实验室参数（压力、流量、转速、位移等）的自动数据检测，自动处理、存储、自动生成实验报告和打印输出等功能。

4、系统能实现回路电磁阀的自动控制，提高了实验台操作的自动化和智能化水平。

5、系统可同时进行6个二位电磁阀的控制。

四、技术参数

液压站部分：

电动机型号：M3P4H523；

额定功率：2.2KW；

额定转速：1440r/min（2台）；

变量叶片泵：VA1-12F-A3

额定排量：6.7ml/rev；

*高工作压力：7Mpa（1台）；

定量叶片泵：FA1-11-FR；

额定排量：11ml/rev；

*高工作压力：7Mpa（1台）；

风冷却器：压力1.4Mpa；

流量：20L；

功率：65W（1个）；

温控仪：XMTD数显调节仪（1个）
