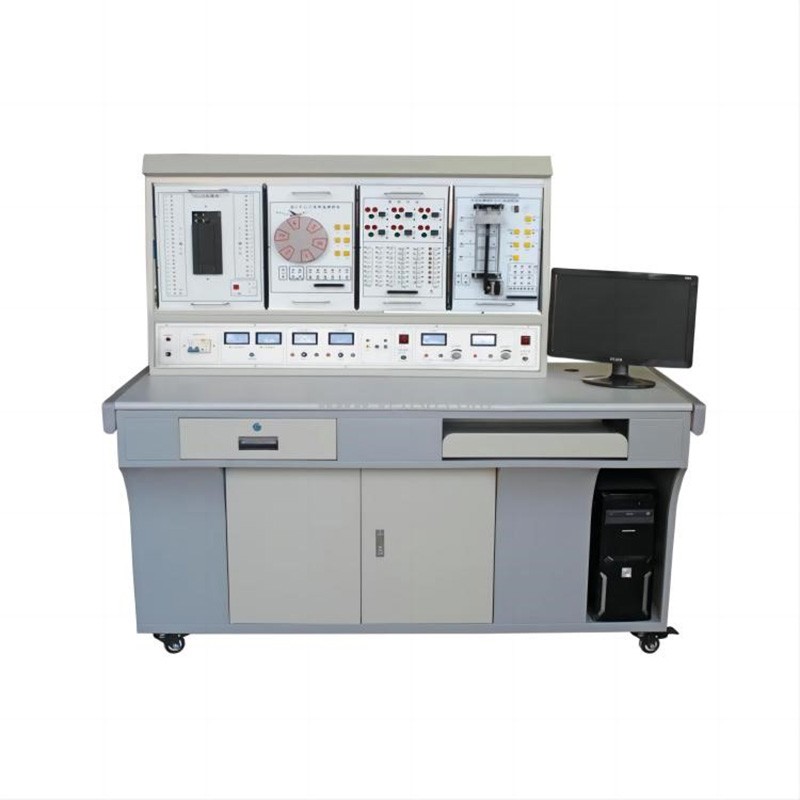

一、PG-MS1003型 西门子S7-300PLC综合实训实验装置概述

   PLC可编程控制器是以微处理机基础发展起来的新型工业控制装置。以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。西门子S7-300PLC综合实训实验装置是根据这一教学要求开发的新一代PLC教学产品，自产品推出以来，得到了各大院校教学教师和专家的一致好评。设计合理、功能强大、操作简单方便，加快学习PLC的编程方法，对学生理解和掌握可编程控制器的控制原理和操作方法，都具有极大的帮助。是PLC教学中的理想工具。

二、系统构成

1、PLC可编程控制器实验台

2、PLC可编程控制器实验装置

3、PLC可编程控制器操作桌

4、编程应用软件

5、PLC及转接通讯电缆

6、电脑或手持编程器（用户自备或代购）

三、PLC可编程控制器实验台

（一）功能、特点

1、实验台包括

A．直流电压：0～10V可调输出；直流电流：0～20mA；

B．～220V通过安全插座输出

C．+24V/1A直流稳压电源输出

D．+5V/5A直流稳压电源输出

2、PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输

出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。

3、实验台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。

4、实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。

5、可完成PLC控制原理基本实验、应用实验以及用于真正的工业控制。

（二）实验项目

1)PLC基本技能实训

1．PLC认知实训

2．PLC仿真实训

3．跳转、分支功能实验

4．移位寄存器实验

5．数据处理功能实验

6．微分、位操作实验

7．与、或、非逻辑功能实验

8．定时器、计数器功能实验

2)PLC模拟控制应用实训

1.数码显示控制

2.抢答器控制（优先级、数值运算，具有声效功能）

3.天塔之光控制（闪烁、发射、流水型）

4.音乐喷泉控制（具有声效功能）

5.十字路口交通灯控制

6.水塔水位控制

7.自动送料装车系统控制

8.四节传送带控制

9.装配流水线控制

10.多种液体混合装置控制

11.自控成型机控制

12.全自动洗衣机控制（具有声效功能）

13.电镀生产线控制

14.自控轧钢机控制

15.邮件分拣机控制

16.自动售货机控制

17.机械手控制

18.四层电梯控制

19.加工中心控制

20. 步进电机PLC控制

3）PLC变频器应用实训

1、变频器功能参数设置与操作

2、变频器报警与保护功能

3、外部端子点动控制

4、变频器控制电机正反转

5、多段速度选择变频调速

6、变频器无级调速

7、基于外部模拟量（电压/电流）控制方式的变频调速

8、PID变频调速控制9、PLC控制变频器外部端子的电机正反转

10、PLC控制变频器外部端子的电机运行时间控制

11、基于PLC数字量控制方式的多段调速

12、基于PLC数字量控制变频开环调速

13．三相鼠笼式异步电动机点动和自锁PLC控制

14．三相鼠笼式异步电动机联动正反转PLC控制

15．三相鼠笼式异步电动机带延时正反转PLC控制

16．三相鼠笼式异步电动机Y/△转换起动PLC控制

4）PLC、触摸屏综合应用技能实训

1. 触摸屏控制方式的基本指令编程练习

2. 基于触摸屏控制方式的LED控制

3. 触摸屏窗口切换训练

4. 触摸屏与PLC通讯应用训练

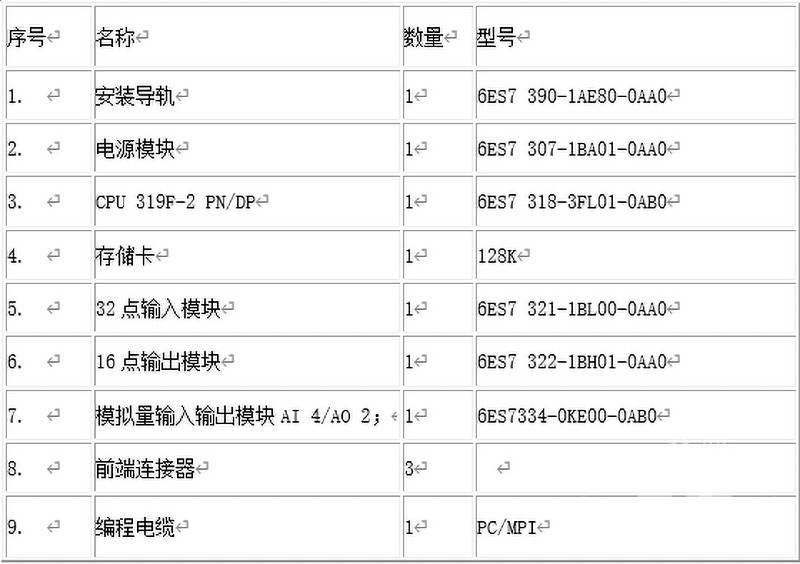

（三）PLC主机技术参数

四、PLC可编程控制器实验装置

1、该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型

LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。该装置在演示屏上位置可任意移动、互换。

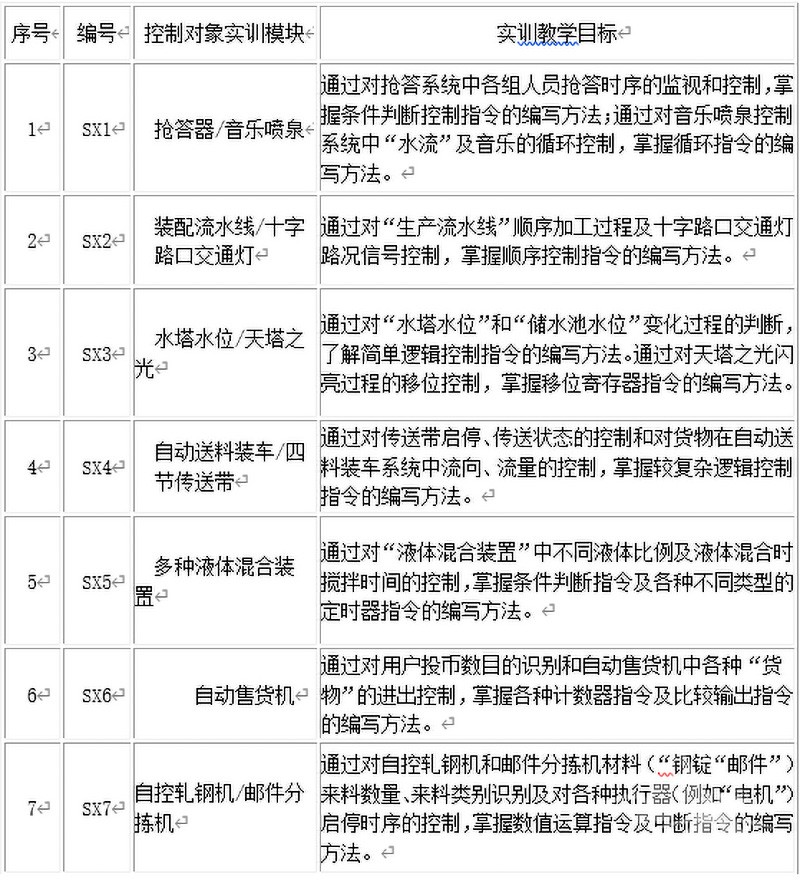

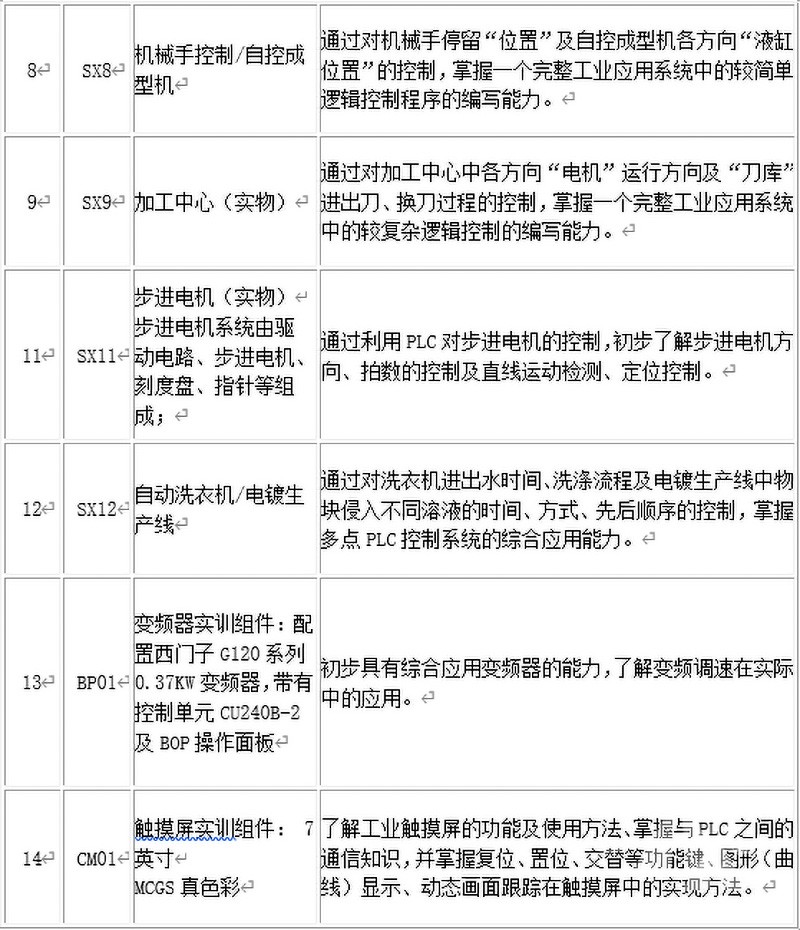

2、PLC实训模块
