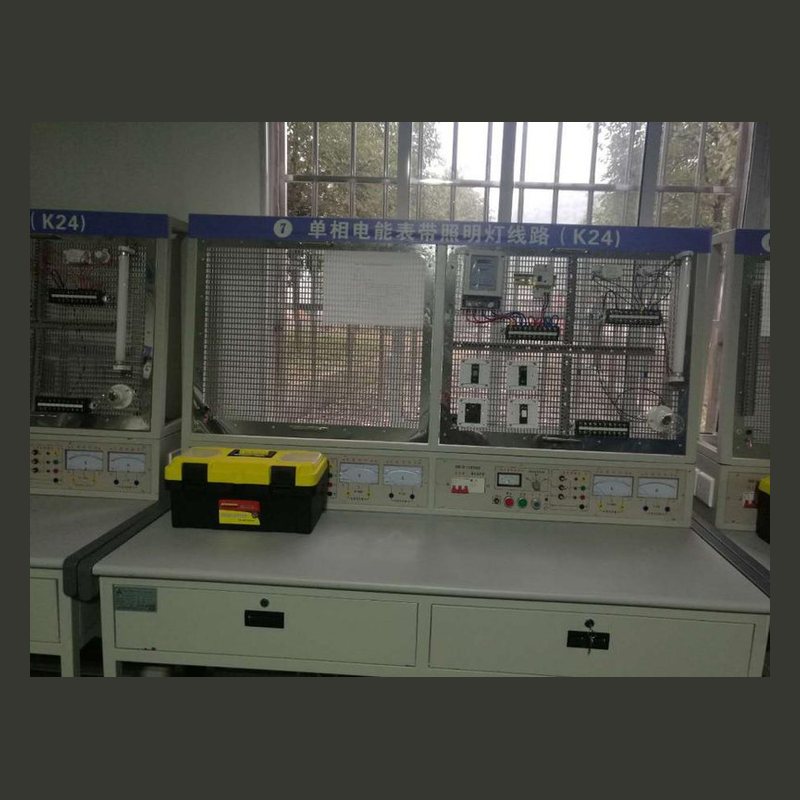

PG-WK08C型 低压电工安全考试培训装置

PG-WK08C型 低压电工安全考试培训装置主要由实训桌、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。该装置是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

一、PG-WK08C型 低压电工安全考试培训装置概述：

PG-WK08C型 低压电工安全考试培训装置主要由实训桌、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。该装置是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。

二、特点：

1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。

2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。

3、每组设有电流型漏电保护器，一旦发生即可自动切断电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。

4、实训台为双组型，两个学生可同时进行实训，电源及保护独立，互不干扰。

三、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：200Kg

5、外形尺寸：1600mm×700mm×1690mm

四、实训台配备

1、提供线电压380V和相电压220V两种电源，输入、输出有指示灯和电压表指示工作状况。

2、交流仪表

①交流电流表2只 ②交流电压表2只

3、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。配有2个抽屉。

4、760*600mm网孔板4块可以互换，采用优质钢板数控机床冲孔，表面喷塑。

五、参考实训项目

1、三相异步电动机单向连续运转(带点动控制)的接线及安全操作（K21）

2、三相异步电动机正反转控制线路的接线及安全操作（K22）

3、带熔断器(断路器)、仪表、互感器的电动机控制线路的接线及安全操作（K23）

4、单相电能表带照明灯的接线及安全操作（K24）

六、配置清单

1、K21、配置清单

2、K22配置清单

3、K23配置清单

4、K24配置清单

5、CPR2030型 心肺复苏模拟人一个（整个教室配置一个）

6、消防灭火器（自配）

7、电工工具（自配）

8、电工安全用具（自配）
