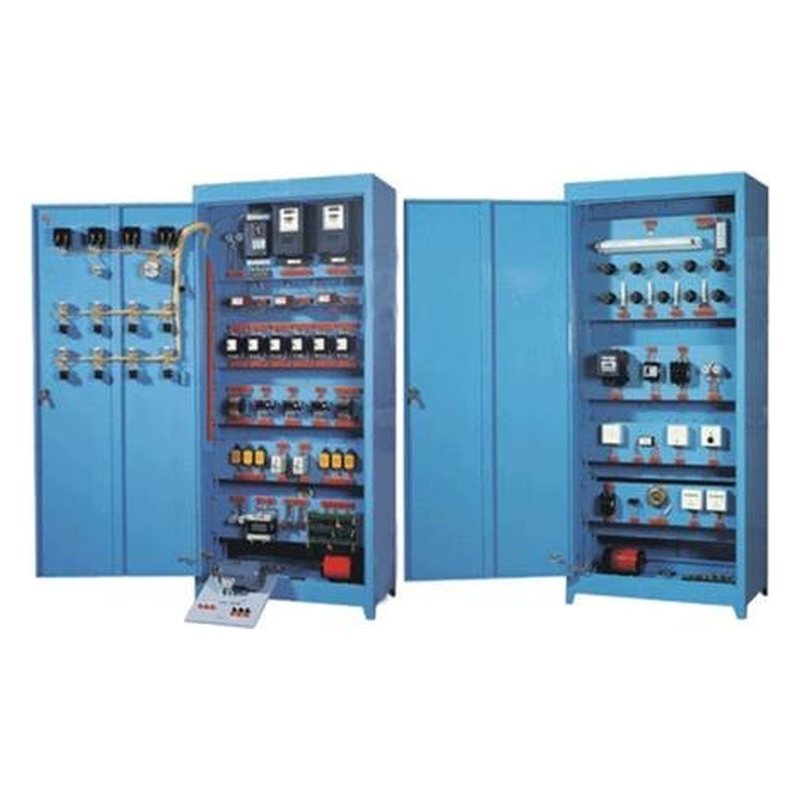

PG-WX02B型 仪表及照明电路实训考核设备（柜式、两面双组型）

PG-WX02B型 仪表及照明电路实训考核设备（柜式、两面双组型）是按照劳动和社会保障部颁发的“工人技术等级标准"和"职业技能鉴定规范"的内容要求，根据电工实训考核的实际情况而设计的新一代集培训学习、理论验证、实操能力、考核鉴定于一体的多功能设备。以标准的配电柜为主柜，合理利用柜体的双面空间，科学地布置电器及配套实验器材　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

PG-WX02B型 仪表及照明电路实训考核设备（柜式、两面双组型）是按照劳动和社会保障部颁发的“工人技术等级标准"和"职业技能鉴定规范"的内容要求，根据电工实训考核的实际情况而设计的新一代集培训学习、理论验证、实操能力、考核鉴定于一体的多功能设备。以标准的配电柜为主柜，合理利用柜体的双面空间，科学地布置电器及配套实验器材。面板装有电流、电压表及操作按钮，内部装有完成各种实验所需要的多种低压电器，如漏电断路器、熔断丝、电流互感器、接触器、中间继电器、热继电器、行程开关按钮、信号灯、转换开关、电压表、电流表以及电度表等，照明电路的实操项目，经鉴定中心多次使用实践证明。设计合理、实操方便，一柜多用，所有电器接点都已接到接线排上，学生在端子上接线操作，从而解决实训过程中电器接点损坏后要更换整个电器的难题，照明电路的实操项目。经鉴定中心多次使用实践证明，设计合理、实操方便、一柜多用，所有电器接点都已引接到端子排上．故降低材料消耗、延长使用寿命。仪表及照明电路实训考核设备适用于各劳动职业技能鉴定部门，同时适应各大中专、技校、职校的电工、电拖专业教学与实验。

一、技术参数

1.输入电源：三相四线（或三相五线）～380V±10%　50Hz

2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）海拔＜4000m

3.外形尺寸：800mm ×600mm ×1900mm

4.设备容量：＜1.5kVA

二、实训考核项目

1、接触器点动控制

2、接触器自锁控制

3、具有过载保护的正反转控制

4、接触器联锁的正反转控制

5、按钮联锁正反转控制

6、双重联锁的正反转控制

7、接触器控制星、三角控制

8、时间继电器控制

9、直接起动及能耗制动控制

10、速度继电器控制的反制动控制

11、行程控制

12、单相起动停止控制电路

13、异步电动机点动控制电路

14、异步电动机两地控制电路

15、异步电动同联锁正反转控制电路

16、双重联锁正反转控制电路

17、自动顺序起动控制

18、手动顺序起动控制

19、异步电动机星、三角控制电路

20、异步电动机能耗控制电路

21、异步电动机反向自动控制电路

22、自动往返控制电路

23、异步电动机单向点动、起动控制电路

24、位置开关作自动停止正反转起控制电路

25、串电阻降压起动控制电路

26、两台电机的顺序启动控制

27、三相电度表的安装

28、三相四线有功电度表直接安装电路

29、三相四线无功电度表直接安装电路

30、单相电动机控制电路

31、一台电流互感器与单相回路的接线电路

32、三相四线无功电度表间接安装电路

33、电压表、电流表安装电路

34、电流互感器与电流表常用接线电路

35、单速电动机调速电路：

36、白炽灯控制电路；

37、日光灯控制电路；

38、触摸开关控制白炽灯电路；

39、声控开关控制楼梯白炽灯电路；

40、单相电度表直接安装电路；

41、单相电度表间接安装电路：

42、防爆灯的控制电路；
