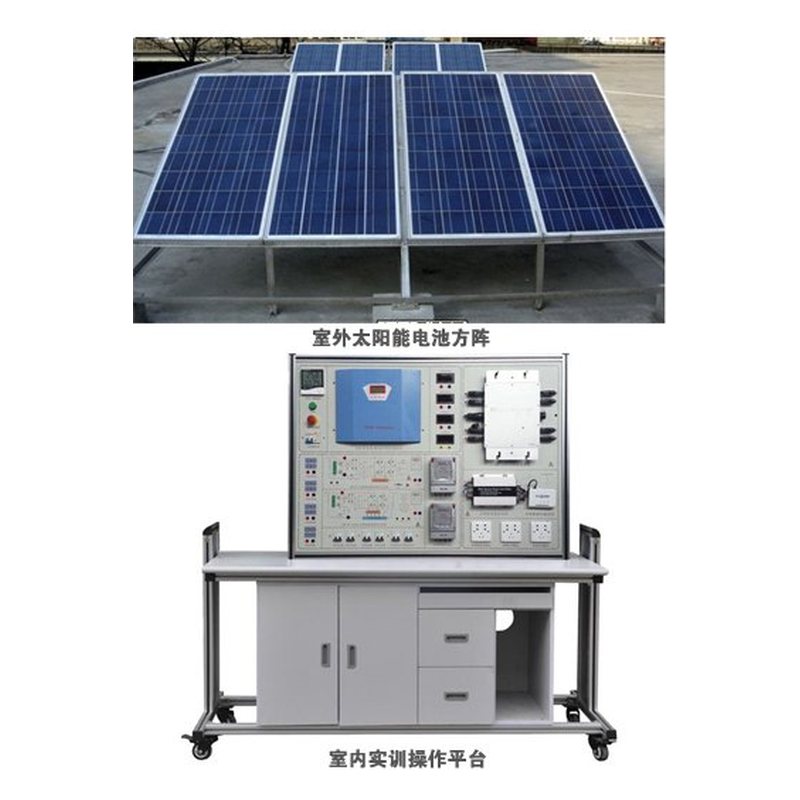

PG-WP02型 楼宇新能源光伏发电实训装置

光伏发电系统是利用太阳能电池直接将太阳能转换成电能的发电系统。楼宇新能源实训装置（光伏发电系统）是在光伏发电系统基础上增加智能楼宇相关接口、来完成楼宇相关实验。它的主要部件是太阳能电池、蓄电池、控制器和逆变器。具有可靠性高、使用寿命长、不污染环境，独特的离网发电和并网发电功能，除能够完成光伏发电系统过程的学习外，还可以进行离网发电实训和并网发电相关实训操作；　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

一、概述

光伏发电系统是利用太阳能电池直接将太阳能转换成电能的发电系统。楼宇新能源实训装置（光伏发电系统）是在光伏发电系统基础上增加智能楼宇相关接口、来完成楼宇相关实验。

它的主要部件是太阳能电池、蓄电池、控制器和逆变器。具有可靠性高、使用寿命长、不污染环境，独特的离网发电和并网发电功能，除能够完成光伏发电系统过程的学习外，还可以进行离网发电实训和并网发电相关实训操作；

PG-WP02型 楼宇新能源光伏发电实训装置，主要是针新能源教学大纲实训教学需求研制，帮助学生理解太阳能光伏发电原理和学习光伏工程应用技能。适用于广大高等院校、高职院校的电气工程及自动化、机电一体化技术、计算机控制技术、电力系统自动化技术、电子信息工程和能源动力及新能源生产企业等领域。

二、特点

实验台各功能模块完全独立，实验内容丰富，便于组合及扩展；

系统可组成独立的离网发电系统或并网发电系统，实验方便灵活；

所采用发电设备均和实际工程一样，应用及实用价值极强；

采用工业铝型材，外形美观大方

三、技术指标

1.多晶硅太阳能电池组

峰值功率：250W/块

*大功率电压：35VDC

*大功率电流：6.12A

开路电压：42V

短路电流：6.09A

组件数量：4块

2.光伏控制器1.2KW

主控芯片采用工业级16位高速MCU，运行速度快，抗干扰能力强，配有独立的人机操作LCD显示屏，各项参数显示可能过嵌入式按键切换，常规参数可以修改。

额定电压：48VDC

充电功率：1.5KW

放电电流：28A

蓄电池欠压保护：42VDC

蓄电池超压保护：62VDC

输出直流电流：25A

3.离网逆变器

1）使用先进的双CPU单片机智能控制技术，具有高可靠性、低故障率的特点；

2）纯正弦波输出，带负载能力强，应用范围广；

3）具有完善的保护功能（过负载保护、内部过温保护、输出短路保护、输入欠压保护、输入过压保护等），大大提高产品的可靠性；

4）体积小、重量轻，内部采用CPU集中控制、贴片技术，使得体积非常小、重量轻；

5）散热风机智能控制，采用CPU控制散热风机的工作状态，大大延长风机的使用寿命，并且节约电能、提高工作效率；

6）特殊功能：完善的旁路功能，可以实现市电→光伏或光伏→市电之间的无缝切换，可优选光伏优先或市电优先。

4.电力蓄能单元

蓄电池类型：免维护胶体蓄电池

蓄电池组容量:12V/100Ah

蓄电池数量： 4个  采用4串连接

5.并网逆变器

高频双向并网，单向并网功能

高频直接调制，AC半波合成

双向并网方式：直接负载消耗，逆向传输AC电流

单向并网方式：直接负载消耗，禁止逆向传输AC电流

无变压器设计，*大效率可达97.5%，欧洲效率可达96.6%

极高的MPP跟踪精度（>99.9%）

较宽的直流电压输入范围，兼容各种类型的太阳能组件

接线、安装简单，易于操作

IP65设计，适合室内外各种环境下的安装

可采用无线WiFi或GPRS方式通过移动设备或台式电脑监控发电量信息
