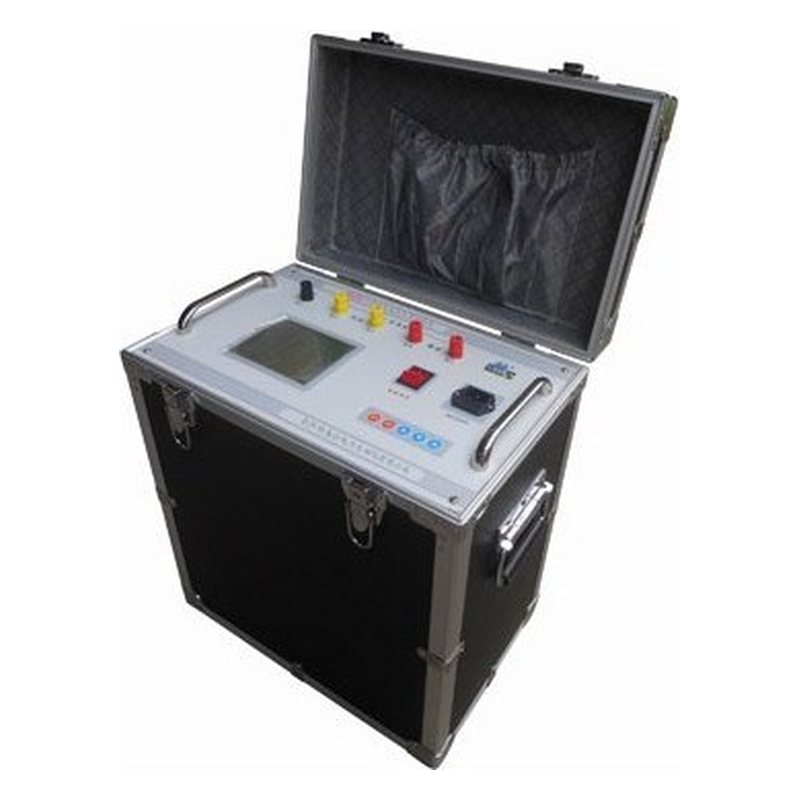

PG-XCJD02型 全自动变压器操作箱

1、电压、电流、时间，状态信息等数据4.7尺大屏液晶显示，读数清晰、直观；2、全中文界面，操作简单明了，可适应多种应用场合；3、轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；4、全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(带密码保护功能)；5、按键直接设定电压变比(带密码保护功能)，在连接不同电压等级的试验变压器时，应用灵活自如，真正做到一台控制设备可适应多台试验变压器；　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

一、PG-XCJD02型 全自动变压器操作箱产品特点：

1、电压、电流、时间，状态信息等数据4.7尺大屏液晶显示，读数清晰、直观；

2、全中文界面，操作简单明了，可适应多种应用场合；

3、轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；

4、全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(带密码保护功能)；

5、按键直接设定电压变比(带密码保护功能)，在连接不同电压等级的试验变压器时，应用灵活自如，真正做到一台控制设备可适应多台试验变压器；

6、状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控。

7、试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能记录试品过电流、闪洛或击穿时的电压；

8、试验结果声音提醒功能，试验通过或试验失败时，设备会发出不同的提醒声音，试验人员可直接由声音辨认试验的结果。

9、暂停功能，在自动模式时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试验过程中的现象。

10、自动计时功能。自动模式时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位。

11、手动计时功能，在手动模式时，计时器可手动启动，当计时时间到，设备自动回到零位（仅台式设备有此功能）。

12、手动模式，此模式类似于传统的电动升/降压方式。

13、采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。

二、主要技术参数：

电源电压； AC220V ±10%, 50Hz±1 Hz

输入电流： 0 ～ 25A

仪表电压： 0 ～ 100V (其它范围可定制)

输出电压： 0 ～ 250V

输入电流： 0 ～ 20A

电压测量精度： 0.5 ％FS ±3 字

电流测量精度： 0.5 ％FS ±3 字

计时长度：  0 ～ 9999 S(特殊模式可于长时间工作)

使用环境；环境温度  0～50 ℃      相对湿度  ≤85 RH
