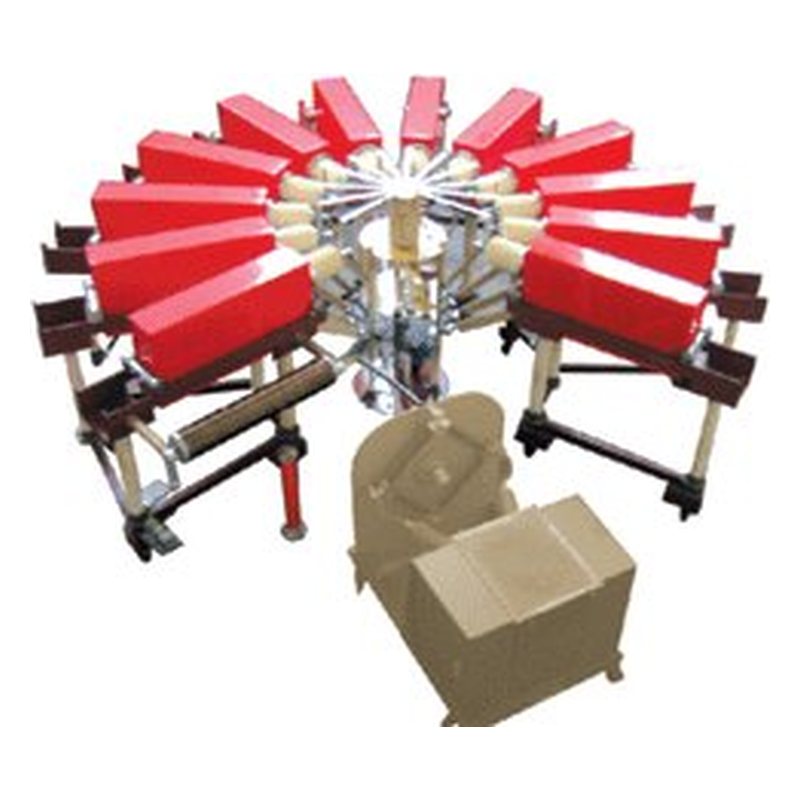

PG-YDB系列 冲击电流发生器试验装置

星形、直线排列组合，可产生6种标准冲击电流波形。一套设备就可产生多种试验波形（标准的和非标准的波形，用户提出来的波形：多达6~13种电流试验波形）。PG-YDB系列 冲击电流发生器试验装置主要用以检验电气设备耐受冲击电流稳定的能力，广泛应用于氧化锌避雷器阀片、压敏电阻、放电管等防雷浪涌保护产品进行各种冲击电流试验， 并测定其在冲击电流下的电压和电流参数。也可以配套进行试品的动作负载试验。 多种波形组合，根据客户要求可以在一台设备上产生8/20μS等多种电流波形气象防雷也可以用于其它研究性试验。　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

星形、直线排列组合，可产生6种标准冲击电流波形。一套设备就可产生多种试验波形（标准的和非标准的波形，用户提出来的波形：多达6~13种电流试验波形）。

一、技术参数

额定电流：5-500kA

方波电流：5000A

额定储能：50-240kJ

电容数量：8-24台

额定电压：0-120kV

二、用途：

PG-YDB系列 冲击电流发生器试验装置主要用以检验电气设备耐受冲击电流稳定的能力，广泛应用于氧化锌避雷器阀片、压敏电阻、放电管等防雷浪涌保护产品进行各种冲击电流试验， 并测定其在冲击电流下的电压和电流参数。也可以配套进行试品的动作负载试验。 多种波形组合，根据客户要求可以在一台设备上产生8/20μS等多种电流波形气象防雷也可以用于其它研究性试验。

三、性能：

冲击电流发生器可产生4/10us、8／20us、10／350us、18／40us、30／80us标准冲击电流波形，波形的技术指标符合国家标准和IEC标准的规定，产品通过部级鉴定，主要技术性能处于国内领先地位，达到国际同类产品的先进技术。

四、特点：

1、体积小、结构紧凑、调波方便；

2、输出电流大(4/10us波形达到200kA)；

3、本装置采用下球气缸推动触发方式，同步性能好，动作可靠；

4、每只主电容器套管上都串有一只大能量的无感吸能电阻，确保主电容器的安全；

5、采用恒流充电计算机测量控制一体化系统，自动化程度高，抗干扰能力强。

6、光纤—PLC通信控制，有效的解决了低电位抬高对控制系统的干扰，同时对操作人员也不会造成伤害。
