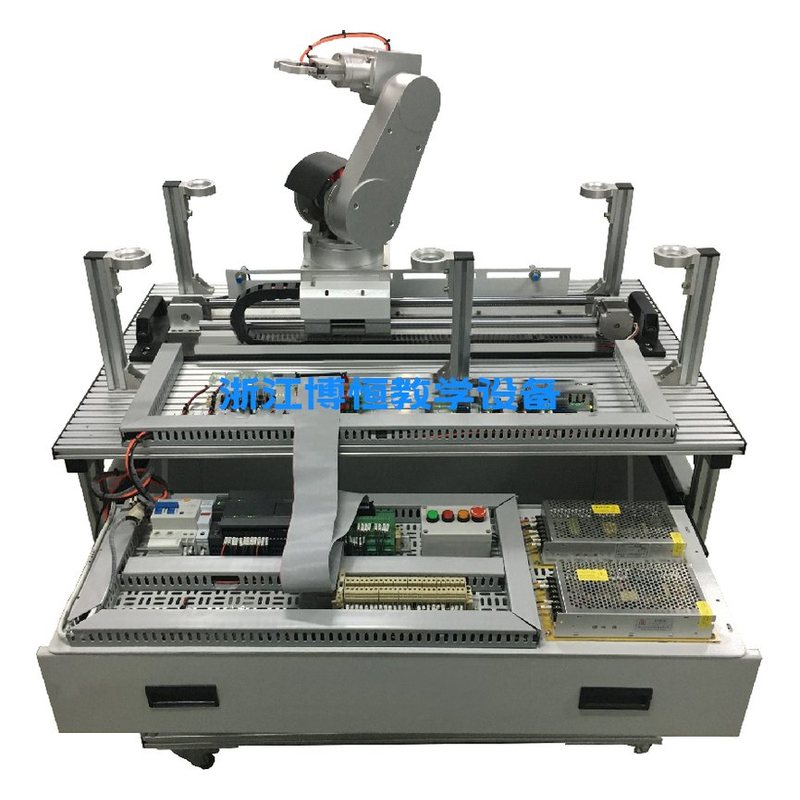

PG-WD1005型 五自由度机器人实训平台

PG-WD1005型 五自由度机器人实训平台由型材实训桌、五自由度机器人、机器人控制器、步进电机及驱动器和电气控制部分组成。通过PLC、机器人控制器对五自由度机器人进行控制，实现机器人在行程范围内任一位置物体的抓取、移动、存放功能。适合自动检测技术、信号连接及转换技术、电机驱动技术、机械手技术、机器人技术、运动控制技术、传感器检测技术、位置检测技术、电气及PLC控制技术、可编程控制器及其应用等。1. 机构采用关节式结构，按工业标准要求设计，速度快、柔性好　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

一、概述

PG-WD1005型 五自由度机器人实训平台由型材实训桌、五自由度机器人、机器人控制器、步进电机及驱动器和电气控制部分组成。通过PLC、机器人控制器对五自由度机器人进行控制，实现机器人在行程范围内任一位置物体的抓取、移动、存放功能。适合自动检测技术、信号连接及转换技术、电机驱动技术、机械手技术、机器人技术、运动控制技术、传感器检测技术、位置检测技术、电气及PLC控制技术、可编程控制器及其应用等。

二、产品特点

1. 机构采用关节式结构，按工业标准要求设计，速度快、柔性好

2. 模块化结构，简单、紧凑，完全满足实验的要求

3. 配备了高性能控制器，专用电机驱动模块，使其变得更加快速/高精度化，I/O处理、程序处理速度更快

4. 提高了与可编程控制器、通用电机驱动模块的协调性，提高生产性能，可适合于各种用途

5. 采用大刚度手臂（铝合金材质）、动态增益控制，实现高精度动作

6. 提供通用语言编程系统，二次开发方便、快捷，适于教学实验

三、技术参数

1. 输入电源：单相三线AC220V±10% 50Hz

2. 工作环境：温度-10℃～+40℃  相对湿度≤85%（25℃） 海拔＜4000m

3. 装置容量：＜0.5kVA

4. 外形尺寸：1000mm×640mm×1400mm

5. 技术规格：

（1）自由度：5自由度；

（2）安装方式：台面，基座安装；步进伺服混合驱动，最大可搬运的重量 1kg；

（3）动作范围J1度、水平移动，最高速度： J1 mm/S 300，最大合成速度 mm／sec 1500，重复定位精度 mm ±0.5，周围环境温度 度 0～40，臂可达到范围半径 mm ≥400 ，本体重量 kg  ≤30

四、装置组成

实训系统由型材实训桌、五自由度机器人及电气控制三部分组成。五自由度机器人运动机械部分包括底座水平移动、底座旋转、大臂上下摆动、小臂上下摆动、手爪旋转，用于实现定位功能，手爪夹紧与松开，采用电动手爪，伺服电机驱动，齿轮传动，开闭角度自由控制，可对直径60mm以内的任意物体进行抓取，具有力矩保持、速度可调等特点。桌面设有六个工位台，在教学过程中可根据考核要求，调节工作台位置点。

电气控制部分包含漏电保护器、PLC、机器人控制器、步进电机及驱动器、空心杯电机、直流减速电机、蜗轮蜗杆、伺服电机、光电编码器、电感传感器、霍尔传感器、开关电源、操作盒（黄、绿、红及急停控制按钮）等组成),通过传感器信号采集，PLC编程对五自由度机器人进行位置控制、时序逻辑控制，实现对机器人在工作台面范围内物体抓取、移、放的功能。
