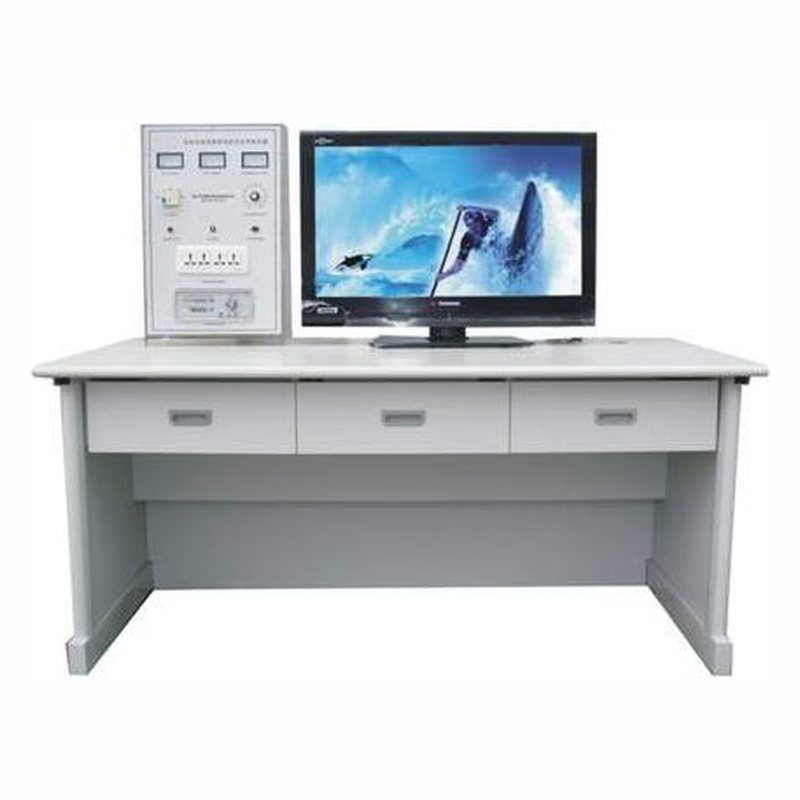

PG-YJ01型 液晶电视音视频维修技能实训

PG-YJ01型 液晶电视音视频维修技能实训考核装置 ( 智能型 32 寸液晶 )是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

考核装置 ( 智能型 32 寸液晶 )

一、产品概述

PG-YJ01型 液晶电视音视频维修技能实训考核装置 ( 智能型 32 寸液晶 )是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

PG-YJ01型 液晶电视音视频维修技能实训考核装置 ( 智能型 32 寸液晶 )同时也是职业学院、技工学校、职业培训学校、职教中心、鉴定站 / 所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。

二、技术性能

1. 输入电源：单相三线制 AC220V ± 10% 50HZ

2. 工作环境：温度 -10 ℃ ～ + 40 ℃ 相对湿度＜ 85% （ 25 ℃ ）

3. 整机容量：＜ 300VA

4. 安全保护：动作电流≤ 30mA 、动作时间≤ 0.1s

5. 外形尺寸： 150cm × 70cm × 135cm

6 ．具有实验室管理系统，带密码开机和定时关机功能

三、系统组成

1. 本装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成

• 实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）

2. 交流电源（均带有过流保护）

输出电源：市电不隔离输出 220V 50HZ  隔离变压器输出 220V 50HZ 14.5V 50HZ

3. 直流电源：± 16V/+12V

4. 彩色信号发生器

（ 1 ）输出信号频率范围：第 12 频道

（ 2 ）电视信号形式：分为圆、点、格、黑白格、彩色、单色等 16 种形式，可通过按键直接选择

（ 3 ）输出信号：有视频、伴音（中频 6.5M ）、射频输出接口）

（ 4 ）信号制式： PAL-D/K

5. 智能考核接口单元：答题器接口、 PC 机串行接口、彩电模块接口

（二）液晶显示器： 15 寸 对比度： 600 ： 1 ，亮度： 500cd/m2, 反应时间：＜ 16ms

（三）实训组件

本装置由液晶彩电模块、智能实训考核系统组成。

1. 液晶彩电实训模块

智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、 AD 模数转换单元、内置设故排故系统（可由电脑随机故障点）

2. 智能实训考核系统

(1) 计算机可以监控 1-126 台家用电器智能考核台

(2) 已设置 20 多个故障点。

(3) 具有发卷功能

(4) 具有收卷功能

(5) 具有单台和全部实验台清零功能

(6) 具有自动检测各家用电器考核台的通讯联机情况

(7) 可以生成学生个人成绩单

(8) 可以对学生考核情况进行统计、分析

(9) 设有进入系统密码，进入系统后能够修改密码

(10) 具有打印功能

(11) 具有答题次数限制功能

(12) 学生台配智能答题器，学生可以通过答题器与都师进行数据交换

（四）实训桌： 整体结构采用钢木落地台式 ，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。

四、实训项目

1. 功放输出芯片局部损坏或扬声器损坏  2. 主板 +12V 电源丢失

3. 红外接收头损坏  4. 红外接收头电源丢失

5. 功放输出芯片局部损坏或扬声器损坏  6. 高频头损坏

7. 按键开关损坏  8. 显示器背光电源电路故障。

9. CPU 正 5V 电源丢失  10. 显示器背光电源控制信号丢失
