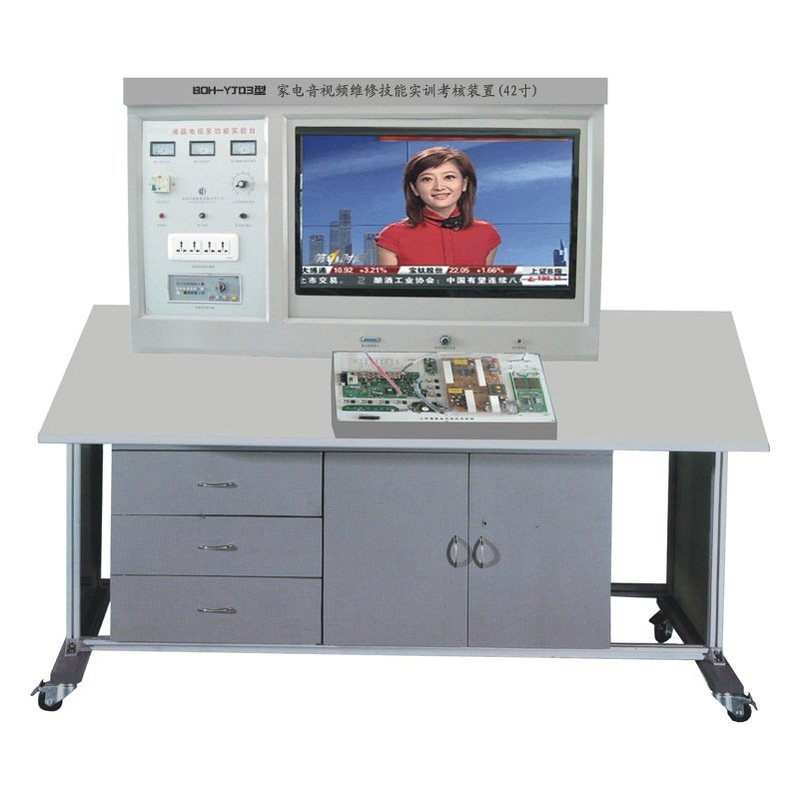

PG-YJ03型 家电音视频维修技能实训考核

"PG-YJ03型 家电音视频维修技能实训考核装置（智能考核型、42寸液晶）"是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的液晶电视技能实训装置，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

装置（智能考核型、42寸液晶）

一、产品概述:

"PG-YJ03型 家电音视频维修技能实训考核装置（智能考核型、42寸液晶）"是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的液晶电视技能实训装置，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

PG-YJ03型 家电音视频维修技能实训考核装置（智能考核型、42寸液晶）也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。实训台包括实训控制屏（交直流电源、彩色信号发生器、智能考核接口）、液晶显示屏和实训组件（液晶电视模块、、智能实训考核系统）。液晶电视技能实训装置液晶显示屏：42寸，对比度：600：1，亮度：500cd/m2,反应时间＜16ms。液晶电视模块包括智能故障转换接口、开关稳压电路、逆变器背光驱动电路、遥控及本机键盘控制、视频信号处理、音频输出、AD模数转换、内置故障设置系统，可由电脑随机设置故障点。智能实训考核系统配智能考核软件和智能答题器，学生可以通过答题器与教师电脑进行数据交换，可以对学生考核情况进行统计分析。配备液晶电视实验台实训指导书。

二、技术性能

1.输入电源：单相三线制AC220V±10% 50HZ

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）

3.整机容量：＜300VA

4.安全保护：动作电流≤30mA、动作时间≤0.1s

5.外形尺寸：170cm×93cm×135.5cm

6.配备密码开机、定时关机系统，便于实验管理。

三、家电实训台系统组成

1.本装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成

（一）实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）

2.交流电源（均带有过流保护）

输出电源：市电不隔离输出 220V 50HZ 隔离变压器输出 220V 50HZ 14.5V 50HZ

3.直流电源：±16V/+12V

4.彩色信号发生器

（1）输出信号频率范围：第12频道

（2）电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键直接选择

（3）输出信号：有视频、伴音（中频6.5M）、射频输出接口）

（4）信号制式：PAL-D/K

5.智能考核接口单元：答题器接口、PC机串行接口、彩电模块接口

（二）液晶显示器：42寸 对比度： 600：1，亮度：500cd/m2, 反应时间：＜16ms

（三）实训组件

本装置由液晶彩电模块、DVD视盘机、智能实训考核系统组成。

1.液晶彩电实训模块

智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、AD模数转换单元、内置设故排故系统（可由电脑随机故障点）

2.智能实训考核系统

1、计算机可以监控1-126台家用电器智能考核台

2、已设置20多个故障点。

3、具有发卷功能

4、具有收卷功能

5、具有单台和全部实验台清零功能

6、具有自动检测各家用电器考核台的通讯联机情况

7、可以生成学生个人成绩单

8、可以对学生考核情况进行统计、分析

9、设有进入系统密码，进入系统后能够修改密码

10、具有打印功能

11、具有答题次数限制功能

12、学生台配智能答题器，学生可以通过答题器与都师进行数据交换

（四）家电音视频维修技能实训考核装置实训桌：整体结构采用铝合金框架落地台式，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。

四、液晶电视实验台实验项目

1. 黑屏故障分析与故障演示实验;

2. 有声音，无图像的故障分析与演示实验;

3. 键控电路的故障分析与演示实验;

4. 遥控接收电路的故障分析与演示实验;

5. 无光栅,无声音故障分析与演示实验;

6. 右声道无声音故障分析与演示实验;

7. 左声道无声音故障分析与演示实验;

8. 功放电路的故障分析与演示实验;

9. 遥控发射电路的故障分析与演示实验;

10.有光栅、无图像、无伴音的故障分析与演示实验;

11.液晶屏坏点检测演示实验;

12.液晶电视工作电压适应范围演示实验;

13.液晶电视综合性能测试实验.
