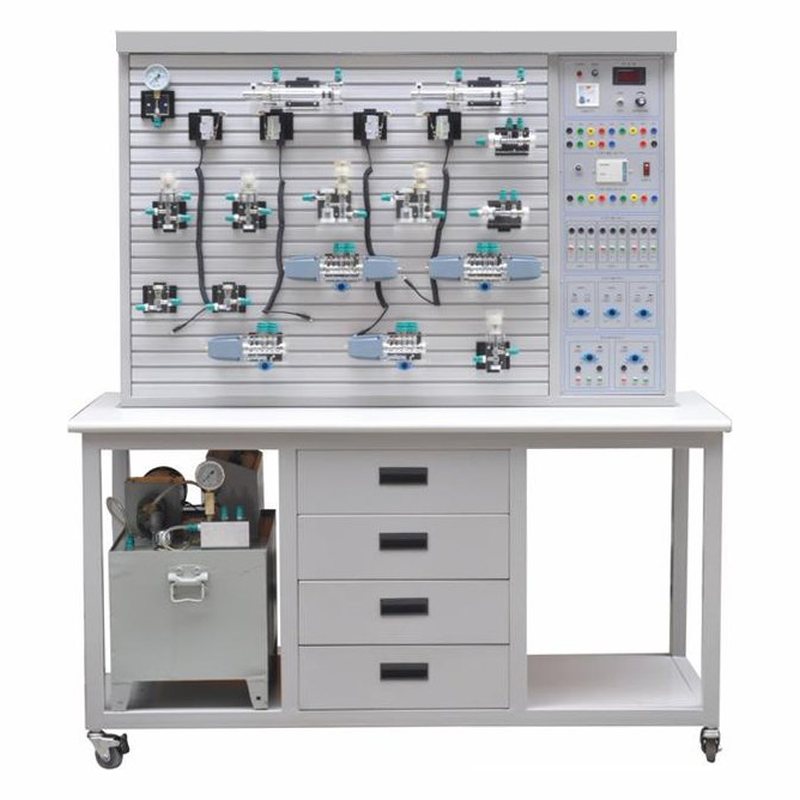

PG-YY18B型 透明液压传动与PLC实训装置

1、主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。2、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。3、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

(T型铝槽单面)

一、主要特点

1、主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。

2、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。

3、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。

4、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。

5、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

二、主要技术参数

1、电源：AC220V 50HZ

2、直流电源输入AC220V 输出DC24V/3A

3、可编程控制器（PLC）：三菱FX1S－20MR主机 （继电器输出方式）

4、液压实验泵站电机功率：400W 调速范围0－1500r/min外型尺寸： 550mm×350mm×450mm

5、液压泵工作时离液压台1.5m远处噪声≤58dB。

6、实训油路液流压力要求需0.3－0.8Mpa（油泵*高压力：Pmax=2.5Mpa）

7、电磁换向阀：AC220V 吸力3Mpa

8、实训装置外型尺寸：1500mm×650mm×1800mm

三、液压元件

四、配置清单
