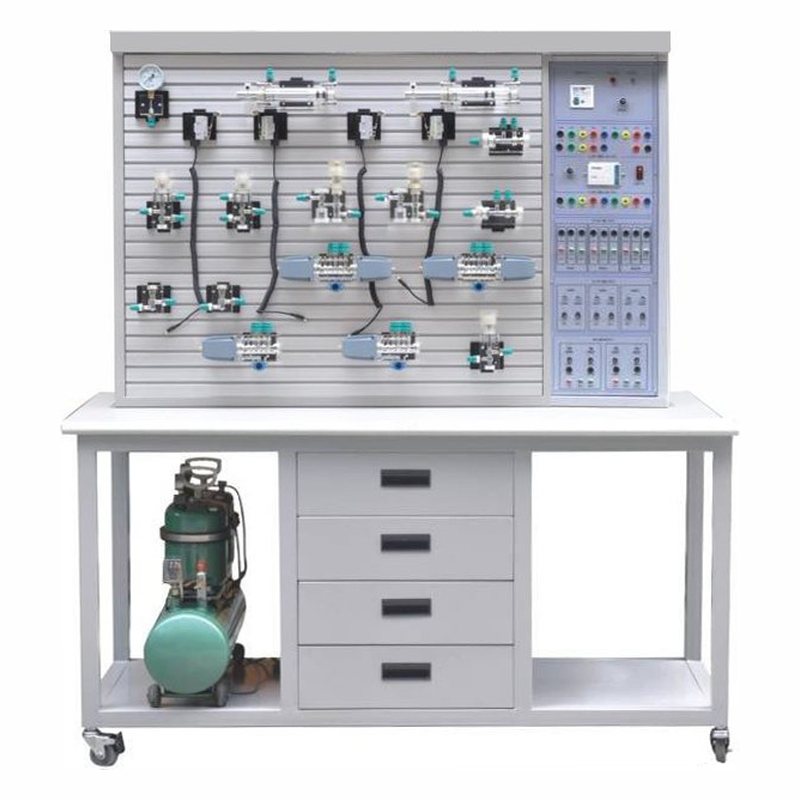

PG-YY18C型 气动与PLC综合实训装置

1、主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。2、配备工业常用气动元件，且均配有过渡底板，可方便、随意地将元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。3、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

(T型铝槽单面)

一、PG-YY18C型 气动与PLC综合实训装置(T型铝槽单面)主要特点

1、主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。

2、配备工业常用气动元件，且均配有过渡底板，可方便、随意地将元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。

3、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。

4、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

二、主要技术参数

1、电源AC 220V 50HZ

2、直流电源：输入AC 220V，输出DC 24V/2A

3、可编程控制器（PLC）：三菱FX1S－20MR主机 12输入8输出（继电器输出方式）

4、空气压缩机（基本配置小型机）电机功率：250W 电源：AC220V

5、公称容量：10L

6、额定输出气压0.7Mpa

7、实训装置外型尺寸：1500mm×650mm×1800mm

三、气动基本实训回路

1、单作用气缸的换向回路

2、双作用气缸的换向回路

3、单作用气缸速度控制回路

4、双作用气缸单向调速回路

5、双作用气缸双向调速回路

6、速度换接回路

7、缓冲回路

8、二次压力控制回路

9、高低压转换回路

10、计数回路

11、延时回路

12、过载保护回路

13、互锁回路

14、单缸单往复控制回路

15、单缸连续往复动作回路

16、直线缸、旋转缸顺序动作回路

17、多缸顺序动作回路

18、双缸、同步动作回路

19、回缸联动回路

20、卸荷回路

21、或门型梭阀的应用回路

22、快速排气阀应用回路

四、组态仿真画面演示控制的气动控制实训项目

1、单作用气缸的换向回路

2、双作用气缸的换向回路

3、单作用气缸速度控制回路

4、双作用气缸单向调速回路

5、双作用气缸双向调速回路

6、速度换接回路

7、缓冲回路

8、二次压力控制回路

9、高低压转换回路

10、计数回路

11、延时回路

12、过载保护回路

13、互锁回路

14、单缸单往复控制回路

15、单缸连续往复动作回路

16、直线缸、旋转缸顺序动作回路

17、多缸顺序动作回路

18、双缸、同步动作回路

19、回缸联动回路

20、卸荷回路

21、或门型梭阀的应用回路

22、快速排气阀应用回路

五、配置清单
