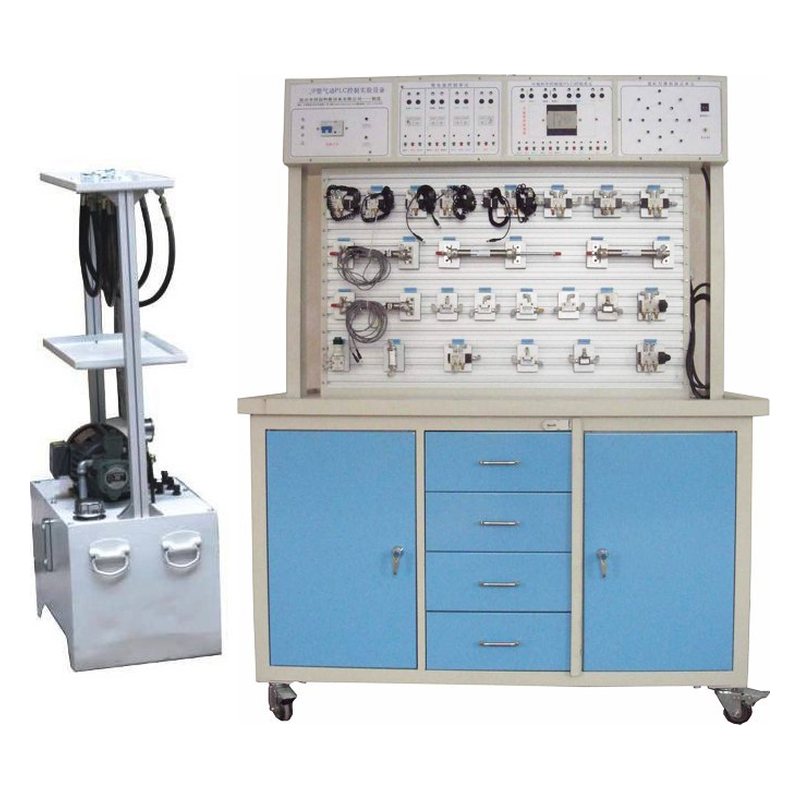

PG-YY18D型 液压传动与PLC实训装置

PG-YY18D型 液压传动与PLC实训装置(工业型单面)技术参数及指标集真实的液压元件、各执行模块、继电器控制单元、PLC编程及控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。1．输入电源：三相五线，380V．允差±l0%，50Hz。　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

(工业型单面)

一、产品说明

PG-YY18D型 液压传动与PLC实训装置(工业型单面)技术参数及指标集真实的液压元件、各执行模块、继电器控制单元、PLC编程及控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。

二、技术参数

1．输入电源：三相五线，380V．允差±l0%，50Hz。

2．装置容量：<2kVA。

3．变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。

4．PLC选用三菱FX1N系列主机

5．电机：额定电压380V．额定功率0.75kW，绝缘等级B

6．液压泵站：*大容积90L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。
