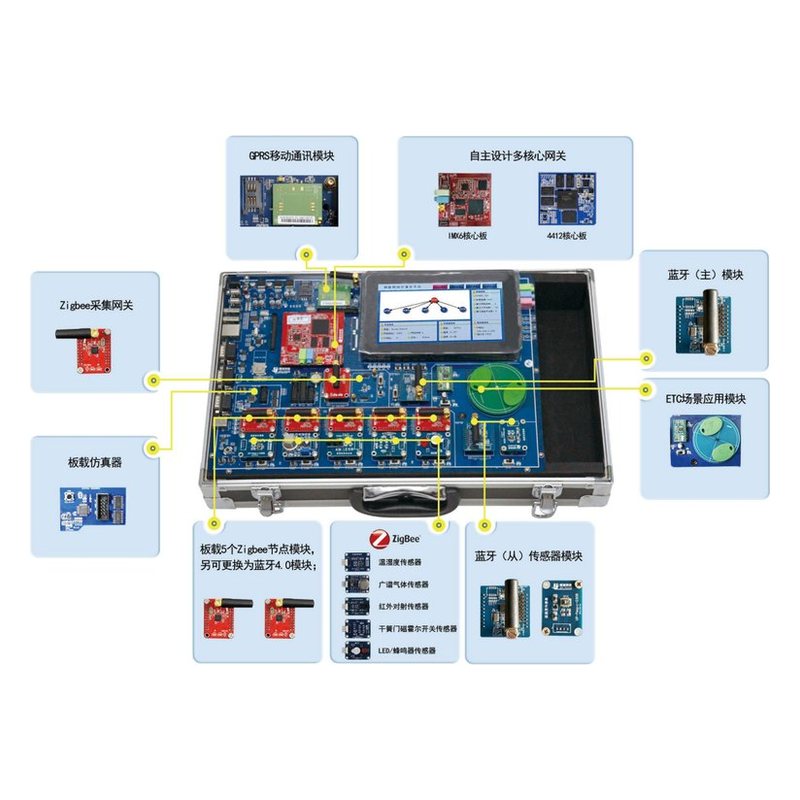

PG-WLMX1006型 物联网教学科研平台

1、核心板采用ARM® Cortex™ A9架构的恩智浦i.MX6 DualLite工业级处理器或三星Exynos4412处理器两款核心板解决方案，可插拔更换；独立自主设计的核心电路与平台上其它硬件资源高度融合；2、板载仿真器通过按键选择对Zigbee模块仿真调试，方便快捷；3、提供基于Zigbee模块（标配）、蓝牙4.0、IPV6模块（基于STM32选配）的无线传感网体系；　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

一、PG-WLMX1006型 物联网教学科研平台产品特点

1、核心板采用ARM® Cortex™ A9架构的恩智浦i.MX6 DualLite工业级处理器或三星Exynos4412处理器两款核心板解决方案，可插拔更换；独立自主设计的核心电路与平台上其它硬件资源高度融合；

2、板载仿真器通过按键选择对Zigbee模块仿真调试，方便快捷；

3、提供基于Zigbee模块（标配）、蓝牙4.0、IPV6模块（基于STM32选配）的无线传感网体系；

4、具有Linux、Android两大操作系统下完整的嵌入式物联网实验体系，源码开放；

5、提供基于Z-stack协议栈、IPV6协议栈、TinyOS、Contiki OS操作系统下的完整实验体系；

6、配套一键自烧录系统，便于用户系统还原；

7、提供智能家居、ETC收费系统、蓝牙温湿度采集、传感器网络等生动的实训演示案例；

8、提供客户端软件远程访问并控制智能家居等综合实训案例界面。

二、硬件资源

1、网关部分：

（1）i.MX6核心板

CPU：平台高端核心CPU采用目前市场上*主流的i.MX6处理器，ARM®Cortex™A9架构；

主频：1GHz；

内存：1GB；

EMMC：8GB；

接口：音频输入输出接口，USB OTG接口；

烧录启动方式：8位拨码开关，可以随时切换烧录方式和启动方式；

PMU：i.MX6专用电源管理芯片MMPF0100F0EP，为处理器及系统其它设备提供电源；

输入电压：5V；

图形处理：支持2D、3D图形加速，支持JPEG硬件编解码；

（2）Cortex-A9核心板

CPU：Exynos 4412, ARM®Cortex™A9架构；

主频： 1.6GHz；

DDR: 1G Bytes DDR3；

INand: 4G Bytes；

处理器内置OpenGL 2D/3D图形硬件加速器、编解码器；

2、Zigbee2530部分：

标配CC2530模块6个，内置增强型8位51单片机和RF收发器；

含有丰富的I/O端口、内置温度传感器、串口、A/D和各种常用外围接口等；

符合IEEE802.15.4/Zigbee标准规范，频段范围2045M-2483.5M；

无线数据传输速率约为20~250 kb/s，通讯距离在30~300米左右；

具有片内128/256K的可编程Flash，和8K的RAM；

工作电压 2.0V-3.6V，超低功耗，支持休眠及唤醒功能；

板载Zigbee仿真器电路；

3、底板部分

7寸真彩电容触摸屏，分辨率800x480；

4个 USB HOST；

4个UART，引出2个RS232口、1个Zigbee调试串口；

支持WM9713解码，立体声400mW语音输出，MIC IN耳机；

1个DM9000 10/100M网卡；

板载GSM/GPRS模块1个；

1个步进电机电路模块；

1个SD卡模块（MiniSD）；

按键组、LED灯；

板载JTAG电路及复位键；

板载Zigbee仿真电路；

单元模块化结构电路，可对硬件进行升级改造；

4、蓝牙主从模块部分：

蓝牙4.0采用CC2540，高性能低功耗8051内核，强大的外围设备接口功能；256KB闪存记忆，8KB RAM；

频率范围：2402MHz——2480MHz；

速率：1Mkbps；

发射功率：4dBm(-20—4dBm可调)；

调试方式：GFSK；

通讯距离：100米；

主、从设备可完成组网；支持AT指令进行配置；

从模块板载SHT10温湿度传感器；

5、ETC模块单元

步进电机单元，配置标签2个，自动寻卡；

ETC读卡单元；

模拟小车单元2个；

车辆管理软件；

采用 125K 射频基站；

韦根/UART 方式 ID 输出；

串口方式下支持主动、被动模式；

支持 EM、TEMIC、TK 及其兼容卡；

读卡距离：30-100mm；

6、Zigbee板载仿真器

下载速度高达150 kb/s；

自动速度识别功能；

完全即插即用；

使用USB供电；

可通过TI的软件更新*新的固件程序；

可与CC2530模块配合Zigbee协议分析仪用；

7、SIM900模块

SIM900A采用工业标准接口，工作频率为GSM/GPRS 850/900/1800/1900MHz；

通过AT命令控制；

SIMCOM 增强AT命令集；

SIM应用工具包；

8、传感器部分

标配5种传感器：温湿度传感器、干黄门磁/霍尔开关传感器、红外对射传感器、LED/蜂鸣器传感器，广谱气体传感器；

三、软件资源

软著：智能物联网系统应用软件V1.0（提供软件著作权证书）

1、IMX6核心板操作系统

Android 4.4.2；

Linux 3.14.28；

2、4412核心板操作系统

Linux 3.0.15；

Android 4.0；

3、BootLoader

Exynos4412：U-boot.bin；

IMX6：U-boot.imx；

4、文件系统

Yaffs2 (NANDFLASH)，支持YAFFS2/CRAMFS、UBIFS等文件系统；

Exynos4412：EXT4 (iNAND)；

5、驱动程序

7寸TFT LCD 液晶显示器(800x480分辨率)；

7寸触摸屏；

AC97音频输入输出接口；

USB2.0 OTG(主)；

USB 集线器，USB 存储/鼠标/键盘/摄像头/蓝牙/wifi；

串口；

I2C总线；

SPI总线；

Nandflash；

Micro SD存储卡；

DM9000A以太网设备驱动；

硬件RTC时钟；

4 按键驱动；

LED1~LED5；

8、Zigbee部分

TI Z-Stack协议栈，支持Zigbee2007(CC2530)规范；

支持星型网、树状网、Mesh网；

TI Z-Stack协议栈轮询操作系统OSAL，支持多任务处理；

支持TinyOS操作系统；

支持Contiki OS系统基于IPV6协议栈组网；

支持Z-TOOLS软件、Packet Sniffer逻辑分析仪；

基于IAR 51集成开发环境的工程仿真调试环境；

9、蓝牙4.0部分

BLE4.0协议栈规范，向下兼容旧协议栈，提供BLE4.0协议栈源码；

支持星型网，点对点数据传输；

支持AES-128 CCM数据加密、CRC校验；

支持Z-TOOLS软件、Packet Sniffer逻辑分析仪；

蓝牙主从机基于IAR 51集成开发环境的工程仿真调试环境；
