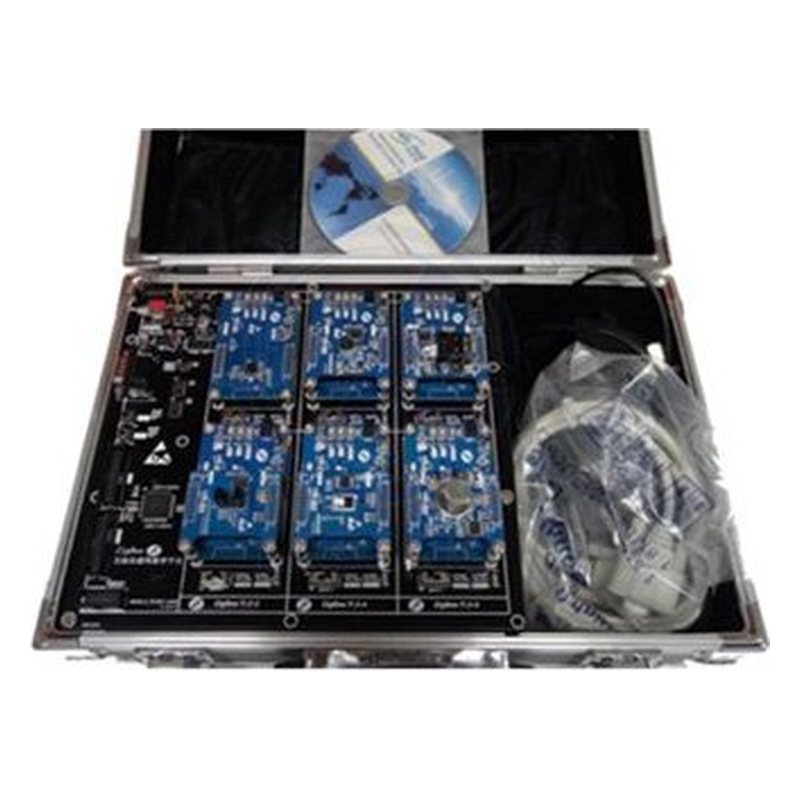

PG-WLZB1001型 ZigBee无线传感器

阅读：0发表时间：2026-10-19

PG-WLZB1001型 ZigBee无线传感器网络教学科研平台是面向高校传感器检测、无线网络通讯、物联网、嵌入式系统等实验室方向需求推出的基础实验平台，该平台支持2种ZigBee方案，分别为ST公司和TI公司的硬件处理器和软件协议栈。ST方案基于32位高性能ARM处理器STM32W108，内置2.4G的IEEE802.15.4收发器和MAC层，支持标准的ZigBee EmberZnet协议栈；TI方案采用新一代增强型8051内核CC2530微处理器，同样支持标准ZigBee协议栈Z-Stack　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

网络教学科研平台

一、产品简介

PG-WLZB1001型 ZigBee无线传感器网络教学科研平台是面向高校传感器检测、无线网络通讯、物联网、嵌入式系统等实验室方向需求推出的基础实验平台，该平台支持2种ZigBee方案，分别为ST公司和TI公司的硬件处理器和软件协议栈。ST方案基于32位高性能ARM处理器STM32W108，内置2.4G的IEEE802.15.4收发器和MAC层，支持标准的ZigBee EmberZnet协议栈；TI方案采用新一代增强型8051内核CC2530微处理器，同样支持标准ZigBee协议栈Z-Stack。系统配有温湿度、光照、磁检测、可燃气、人体检测等多种智能传感器，配套完善的开发工具和实验例程，可充分满足传感器、近距离无线通讯、无线传感网及嵌入式系统等相关教学和科研需求。

二、产品特点

1、兼容TIST两套ZigBee方案

系统配备ZigBee模块兼容TI CC2530和ST STM32W两套方案，可以任选其中一种。CC2530处理器为TI新一代ZigBee解决方案，STM32W为ST出品的32位ARM高性能处理器，两者皆可以支持*新的ZigBee2007/PRO规范。

2、智能传感器数据采集

平台配套温湿度、光敏、可燃气、磁检测、光照5种智能传感器，带有独立MCU，可单独使用实验，另可选配20多种配套其他类型的智能感器模块，可以通过标准接口与通信节点建立连接，实现传感器数据的快速采集和通信。

三、硬件资源

全功能物联网科研教学平台硬件由ZigBee无线通讯模块、智能传感器、扩展调试模块3部分构成。

无线通信节点
ZigBee节点（ST方案）	处理器 STM32W108，基于ARM Cortex-M3高性能的32位微处理器，集成了2.4GHz IEEE 802.15.4射频收发器，板载天线
	存储器：128KB闪存和8KB RAM
	射频数据速率：250kbps，RX灵敏度：-99dBm（1%收包错误率）
	用户自定制：按键2，LED2
	供电电压：3.7V 收发电流： 27mA/40mA，支持电池供电
	扩展ST-Link调试接口
ZigBee节点（TI方案-标配）	处理器CC2530，内置增强型8位51单片机和RF收发器，符合IEEE802.15.4/ZigBee标准规范，频段范围2045M-2483.5M,板载天线
	存储器：256KB闪存和8KB RAM
	射频数据速率：250kbps，可编程的输出功率高达4.5 dB
	用户自定制：按键2，LED2
	供电电压：2V-3.6V，支持电池供电
	扩展调试接口
传感器模块
处理器	STM8S103高性能8位框架结构的微控制器，主频24MHz
外设	LED灯、UART串口、ST-Link接口及电源接口
传感器种类	红外对射传感器光照传感器温湿度传感器可燃气传感器声光报警器
外扩辅助模块
USB-UART 扩展板	核心芯片： FT232RL 功能：连接PC机与网络节点串口调试功能接口：VCC GND TXD GND RXD
电池模块	功能：锂电池供电,提供低电压报警,提示用户充电接口：3.7V
电池充电板	5V电源适配器,双路锂电池充电
调试工具	ST-Link仿真调试工具、J-Link仿真调试工具、ZigBee DeBugger仿真器

四、软件资源

ZigBee通信节点 (ST方案)	开发环境：IAR for STM32W108 协议：ZigBee pro协议(EmberZNet 4.30协议栈) 功能：自动组网、无线数据传输等
ZigBee通信节点 (TI方案)	开发环境：基于IAR for 8051 协议: ZigBee pro协议(Z-Stack2007协议栈) 功能：自动组网、自动路由、无线数据传输等
传感器模块	功能：基于IAR for STM8的开发环境，实现传感器数据采集与串口协议通讯

五、实验项目

第一章. 实验环境与软件工具

1．1 开发平台简介

1．2 Windows系统开发环境

第二章. 无线通讯模块之单片机（TI）实验

实验一. ZigBee CC2530入门

实验二. LED 灯控制实验

实验三. Timer1 控制实验

实验四. Timer2 控制实验

实验五. Timer3 控制实验

实验六. Timer4 控制实验

实验七. 片上温度 AD 实验

实验八. 模拟电压 AD 转换实验

实验九. 电源电压 AD 转换实验

实验十. 串口收发数据实验

实验十一. 串口控制LED实验

实验十二. 时钟显示实验

实验十三. 看门狗实验

实验十四. 系统休眠与低功耗实验

实验十五. 按键实验

第三章. 无线通讯模块之ZigBee（ST）通信实验

实验一. ZigBee开发入门

实验二. ZigBee组网实验

实验三. PC机串口控制ZigBee实验

实验四. 基于ZigBee的无线传感器网络实验

实验五. 基于ZigBee的无线透传实验

第四章. 无线通讯模块之ZigBee（TI）通信实验

实验一. 点对点无线通讯实验

实验二. 点对多点无线通讯实验

实验三. TI Z-stack2007协议栈入门实验

实验四. 基于Z-Stack的无线组网实验

实验五. 基于Z-Stack的串口控制LED 实验

实验六. 无线温度检测实验

实验七. 无线透传实验

实验八. 无线传感网络演示实验

实验九. SensorDemo网络拓扑显示实验

实验十. HA家庭自动化控制实验

综合项目实验部分

物联网综合应用实验（一）基于ZigBee无线传感器网络应用实例

物联网综合应用实验（二）基于ZigBee无线传感器的智能家居应用实例

六、设备配置清单：

序号	名称	单位	数量	备注
1	实验开发平台主板	套	1
2	ZigBee无线通讯模块(TI方案)	块	6	可选配ST方案ZigBee通讯模块
3	光照度传感器	块	1	可选配其他配套传感器模块
4	温湿度传感器模块	块	1	可选配其他配套传感器模块
5	可燃气传感器	块	1	可选配其他配套传感器模块
6	红外对射传感器	块	1	可选配其他配套传感器模块
7	声光报警模块	块	1	可选配其他配套传感器模块
8	电源适配器(DC 5V3A)	块	1
9	USB2UART调试板	块	1	带配线
10	双母交叉串口线	根	1
11	ST-Link仿真器	套	1	带配线
12	ZigBee Debugger仿真器	套	1	带配线，如果选购ST方案，替换成 J-Link仿真器
13	配套光盘	张	1
14	实验指导书	本	1	电子版
