PGGDG-818B电工电子技术综合实验装置

一、概述

电工电子技术综合实验装置,电工电子技术综合实验台,通过实验要求学生掌握正确使用仪器设备的技能、掌握正确的测试方法和测试技能，进一步理解、加深和巩固与电子电工技术相关的基础理论知识，锻炼动手实践能力,提高综合设计能力及创新能力。

电工电子技术综合实验装置是集成试验台，针对电路原理、电工学、模拟电子技术和数字电子技术等课程，可以课程课内所需的各种实验项目。试验台上工作区，电子元件可插换，可完成自主设计的实验。为课程的实验教学提供了良好的实验条件。

"电工电子电拖技术综合实验装置"是本公司在总结国内电工实验设备基础上采用成熟的技术推出的新型实验装置，综合了目前我国大学本科、专科、中专及职校"电路分析"、"电工基础"、"电工学"、 "模拟电子技术"、 "电机控制"、"继电接触控制"及"电力拖动"等课程实验大纲的要求而研制，特别适用于高等院校现有实验设备的更新换代，及中专、职校等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

（设备外形参考图片，具体以实物配置为准）

二、特点

1、综合性强 综合了目前国内各类学校电类基础课程的全部实验项目。

2、适应性强 实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置积木式结构，更换便捷，添加部件即可扩展功能或开发新实验。

3、整套性强 从仪器仪表、专用电源到实验连接专用导线等均配套齐全，仪器仪表的性能、精度、规格等均密切结合实验的需要进行配套。

4、一致性强 实验器件选择合理、配套完整，使多组实验结果有良好的同一性，便于教师组织和指导实验教学。

5、直观性强 本装置采用整体与挂件相结合的结构形式，电源配置、仪表一目了然，各实验挂件任务明确，操作、维护简便。

三、功能

1、本装置可提供实验所需的交流电源、低压直流电源、可调恒流源、函数信号发生器（含频率计）、交直流测量仪表（电压、电流、功率、功率因数）、各实验挂箱及电机等。

2、能完成"电工基础"、"电工学"中的叠加、戴维南定理等实验。

3、能完成"电路分析"、"电工学"中的单相、三相、日光灯、互感器等实验。

4、能完成"电机控制"、"继电接触控制"及"电力拖动"等课程实验。

四、技术性能

1、输入电源：三相四线(或三相五线)  380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、外形尺寸：160×70×153cm3

4、装置容量：＜1.5KVA

五、基本实验项目

（一）直流电路

1.基本电工仪表的使用与测量误差的计算

2.线性与非线性电路元件伏安特性的测绘

3.电位、电压的测定及电路电位图的绘制

4.基尔霍夫定律训证及故障判断

5.叠加定理训证及故障判断

6.电压源与电流源的等效变换

7.戴维南定理的训证

8.诺顿定理训证

（二）交流电路

1.日光灯电路功率因数提高。

2.三相四线制星型连接时负载电压，电流的测量。

3.三相三角形连接时负载电压，电流的测量。

4.三相三线制对称负载星形及三角形接法时负载电压与电流的测定

5.电源相序的测定。

6.电压互感器、电流互感器连接实验

（三）模拟电路实验

1.晶体管共射极单管放大器

2.直流稳压电源电路。

3.运算放大器的综合应用

（四）继电器实验

1.时间继电器调节试验电路

2.压力继电器调节试验电路

3.温度继电器调节试验电路

（五）继电接触器控制实验

（1）三相异步电动机的点动、连续运行、正反转、Y-Δ起动、制动控制和相关保护功能。（包含能设置6个故障点）

六、装置的配备

装置由主机箱、实验桌、实验屏、实验挂箱、移动矮柜、示波器架、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体，铝合金结构，实验挂箱、各实验模块可根据实验需求自由组合放置。

 (一)PGDG-01实验主机箱

主机箱外壳为铁质双层亚光密纹喷塑结构，钢质面板。为实验提供交流电源、直流电源、恒流源、函数信号发生器及各种测试仪表等。具体功能如下：

1、三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；

2、设有450V指针式交流电压表1只，通过转换开关，指示电源输入的三相电压。

★3、实验室智慧用电安全控制系统

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

1）智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！

2）手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。

3）PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！

4）后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：

①、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间！

②、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。

5）报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。

6）用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。

现场需对功能逐一演示，提供有效、权威的证明文件，佐证该产品的可靠、安全、合法性。

4、交流电源：

（1）提供三相380V、单相220V固定输出的交流主电源。三相电源采用安全隔离变压器（380//220V）输出，与电网电压隔离。

（2）交流控制电源：通过变压器隔离提供24V等船舶常用交流控制电源。电源输出具有过流及短路保护功能，带仪表指示。

5、直流电源

（1）提供两路低压稳压直流0.0～30V/1A连续可调电源，配有数字式电压表指示输出电压，电压稳定度≤0.3%，电流稳定度≤0.3%，设有短路软截止保护和自动恢复功能。

（2）还设有±5V两路直流稳压电源，±12V两路直流稳压电源，并有发光管指示。

（3）提供一路0～500mA连续可调恒流源，分2mA、20mA、500mA三档，负载稳定度≤5×10-4 ，额定变化率≤5×10-4 ，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。

★ 6、功率输出函数发生器：

（1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。

（2）大屏幕LCD显示输出频率、波形、减值。

（3）正弦波输出幅度≥5V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

（4）频率范围: 0.1HZ~2MHz, 采用旋钮设定频率。

（5）输出幅度采用电位器调节，正弦波输出具有0，20db衰减。

（6）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

（7）内外测频功能：频率计最高测量范围0.1HZ -50MHz。

 7、智能测量仪表

（1）智能交流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

（2）智能交流电流表1只：测量范围：0-5A, 设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

（3）智能直流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

（4）智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

（5）功率、功率因数表1只：功率测量精度0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型，负载类型：L、R、C。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

8、日光灯引线端口

9、配备实验用220V/30W日光灯管及支架一套220V/30W日光灯管及支架一套置于电源控制箱底部，即不占空间又便于实验状况观察。

10、提供～220V插座2只，为外部仪器提供工作电源

（二）PGDG-02实验桌

实验桌结构：实验桌规格为1600（长）*700（宽）*1500（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实验装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。

实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材，组成电气实验挂箱支架。支架与主机箱实验挂箱配套，上下方便，左右移位自如。

（三）储存柜：配备储存柜，存放实验模块及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。

（四）学生凳

1．凳腿采用30×30×1.2mm 的方管；

2．拉管采用 30×30×1.2mm 的方管；

3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；

4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色。

(五)实验组件挂箱

1、PGDG-03电路基础实验箱

提供基尔霍夫定律（可设置三个典型故障点）、叠加原理（可设置三个典型故障点）、戴维南定理、诺顿定理等实验。各实验器件齐全，实验单元隔离分明，实验线路完整清晰，训证性实验与设计性实验相结合。

2、PGDG-04交流电路实验箱

提供单相、三相负载电路、电流互感器、电压互感器，日光灯实验器件等实验。负载为三个完全独立的灯组，可连接成Y或△两种三相负载线路，每个灯组均设有三个并联的白炽灯罗口灯座(每组设有三个开关控制三个负载并联支路的通断)，可插60W以下的白炽灯九只，各灯组设有电流插座；日光灯实验器件有30W整流器、启辉器及短接按钮，电容器（1uF/500V、2.2uF/500V、4.7uF/500V）等。

3、PGDG-05元件箱

设有三组高压电容（每组1uF/500V、2.2uF/500V 、4.7uF/500V高压电容各一只），用以改变功率因数实验；提供实验所需的各种元件，如电阻、二极管、发光管、稳压管、电位器及12V灯泡等,还提供十进制可调电阻箱，阻值为0～99999.9Ω/2W。

4、PGDG-06电机 Y-△（星-三角）起动控制箱

提供断路器、熔断器、交流接触器，按钮，热过载继电器，时间继电器等低压电气元件。含必要的装配工具；能完成三相异步电动机的点动、连续运行、正反转、Y-Δ起动、制动控制和相关保护功能，各器件的工作端子均已引到面板上，供实验接线用。

5、PGDG-07模拟电路技术实验箱

晶体管共射极单管放大器、直流稳压电源、运算放大器电路。

6、PGDG-08继电器技术实验箱

提供时间继电器、压力继电器、温度继电器等实验单元，可调节试验电路，动作值、幅差可调，有可视信号输出（声光报警）。

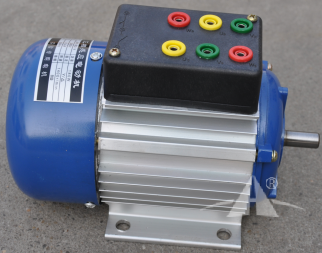

7、三相交流异步电机1台：三相鼠笼异步电机，380V/180W，铝质外壳。

8、实验连接线

根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，不能混插，大大提高了实验的安全及合理性。

9、电脑桌小推车

提供电脑桌小推车1张，铝木结构，采用4040型材，设有键盘托和显示器保护罩。

七、装置的主要优点及安全保护体系

1、三相四线制(或三相五线制)电源输入，总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。

2、控制屏电源由接触器通过起、停按钮进行控制。

3、屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断总电源，确保实验进程安全。

4、屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。

5、各种电源及各种仪表均有可靠的保护功能。

6、实验连接线及插座采用不同的结构，使用安全、可靠、防触电。

八、总配表
