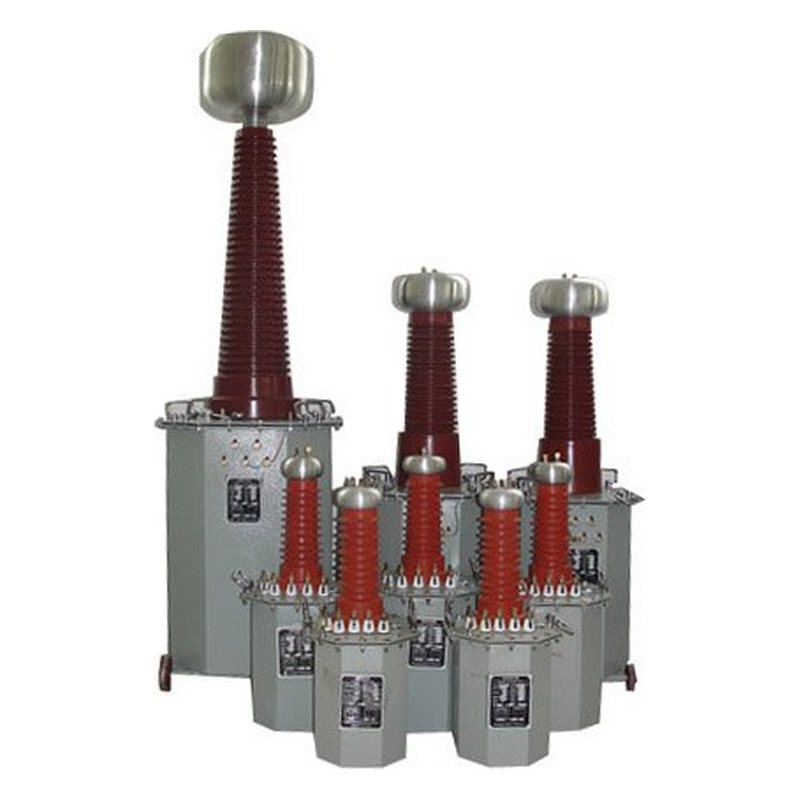

PG-YDJ-TDM型 /TDM系列工频高压试验装置

阅读：0发表时间：2026-10-19

●PG-YDJ/TDM系列工频高压试验装置是根据DL/T848.2-2004行业标准而设计生产的，全套装置由高压试验变压器和控制箱（台）组成。●控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。●适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

PG-YDJ/TDM系列工频高压试验装置

一、功能特点

●PG-YDJ/TDM系列工频高压试验装置是根据DL/T848.2-2004行业标准而设计生产的，全套装置由高压试验变压器和控制箱（台）组成。

●控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。

●适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

二、主要技术参数

型号规格	容量KVA	低压输入		交流高压输出		直流高压输出 kV	变比
型号规格	容量KVA	电压 V	电流 A	电压 kV	电流 mA	直流高压输出 kV	变比
YDJ/TDM-2/50	2	200	10	50	40	70	500
YDJ/TDM -3/50	3	200	15	50	60	70	500
YDJ/TDM -5/50	5	200	25	50	100	70	500
YDJ/TDM -10/50	10	200	50	50	200	70	500
YDJ/TDM 20/50	20	400	50	50	400	70	500
YDJ/TDM -30/50	30	400	75	50	600	70	500
YDJ/TDM -50/50	50	400	125	50	1000	70	500
YDJ/TDM -100/50	100	400	250	50	2000	70	500
YDJ/TDM -150/50	150	400	375	50	3000	70	500
YDJ/TDM -200/50	200	400	500	50	4000	70	500
YDJ/TDM -5/100	5	200	25	100	50	140	1000
YDJ/TDM -10/100	10	200	50	100	100	140	1000
YDJ/TDM -20/100	20	400	50	100	200	140	1000
YDJ/TDM -30/100	30	400	43	100	300	140	1000
YDJ/TDM -50/100	50	400	72	100	500	140	1000
YDJ/TDM -100/100	100	400	250	100	1000	140	1000
YDJ/TDM -150/100	150	400	375	100	1000	140	1000
YDJ/TDM -200/100	200	400	500	100	1000	140	1000
YDJ/TDM -20/150	20	400	50	150	133	210	1000
YDJ/TDM -30/150	30	400	43	150	200	210	1000
YDJ/TDM -50/150	50	400	72	150	333	210	1000
YDJ/TDM -100/150	100	400	250	150	666	210	1000
YDJ/TDM -150/150	150	400	375	150	1000	210	1000
YDJ/TDM -50/200	50	400	72	200	250		1000
YDJ/TDM -100/200	100	400	144	200	500		1000
YDJ/TDM -200/200	200	400	288	200	1000		1000
YDJ/TDM -50/300	50	400	72	300	166		1000
YDJ/TDM -100/300	100	400	144	300	333		1000
YDJ/TDM -200/300	200	400	288	300	666		1000
YDJ/TDM -300/300	300	400	433	300	1000		1000

●YDJ表示交流试验变压器

●TDM表示交直流两用试验变压器

●串级试验变压器可将二台或三台试验变压器串级成交流100kV、150kV、200kV、300kV的高电压。串级试验变压器的抽头电压有200V/400V两种

●根据用户的需要，可在试验变压器高压绕组中抽出5～15kV的中压抽头，供高压电机和发电机作交流耐压试验
