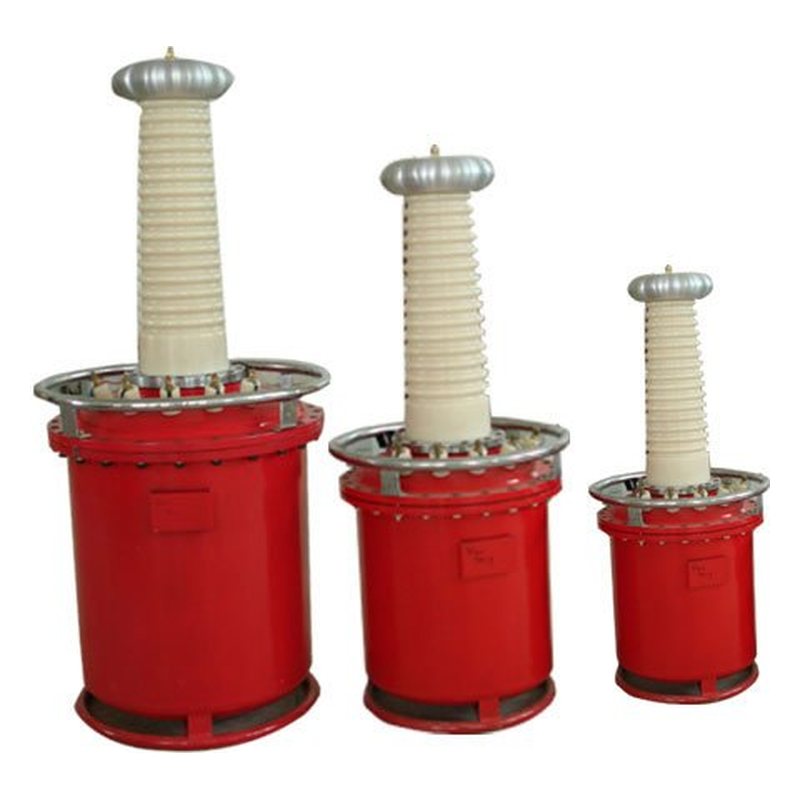

PG-YDQ系列充气式高压试验变压器

阅读：0发表时间：2026-10-19

●PG-YDQ系列充气式高压试验变压器是在油浸式试验变压器的基础上而设计生产的。SF6气体具有良好的电气绝缘性能及优异的灭弧性能，其耐压强度为同一压力下氮气的2.5倍。在0.25MPa下与油的击穿电压相等，在0.45MPa压力下是油的击穿电压的2倍，是一种优于油的新一代超高压绝缘介质材料。●体积小、重量轻、不受气候变化影响、电晕小、现场搬运无需静止可使用，使用寿命长、免维修等特点。　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

一、功能特点

●PG-YDQ系列充气式高压试验变压器是在油浸式试验变压器的基础上而设计生产的。SF6气体具有良好的电气绝缘性能及优异的灭弧性能，其耐压强度为同一压力下氮气的2.5倍。在0.25MPa下与油的击穿电压相等，在0.45MPa压力下是油的击穿电压的2倍，是一种优于油的新一代超高压绝缘介质材料。

●体积小、重量轻、不受气候变化影响、电晕小、现场搬运无需静止可使用，使用寿命长、免维修等特点。

●于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行工频或直流高压下的绝缘强度试验。

二、主要技术参数

型号规格	容量KVA	低压输入		交流高压输出		直流高压输出 kV	变比
型号规格	容量KVA	电压 V	电流 A	电压 kV	电流 mA	直流高压输出 kV	变比
YDQ -5/50	5	200	25	50	100	70	500
YDQ -10/50	10	200	50	50	200	70	500
YDQ 20/50	20	400	50	50	400	70	500
YDQ -30/50	30	400	75	50	600	70	500
YDQ -50/50	50	400	125	50	1000	70	500
YDQ -100/50	100	400	250	50	2000	70	500
YDQ -150/50	150	400	375	50	3000	70	500
YDQ -200/50	200	400	500	50	4000	70	500
YDQ -5/100	5	200	25	100	50	140	1000
YDQ -10/100	10	200	50	100	100	140	1000
YDQ -20/100	20	400	50	100	200	140	1000
YDQ -30/100	30	400	75	100	300	140	1000
YDQ -50/100	50	400	125	100	500	140	1000
YDQ -100/100	100	400	250	100	1000	140	1000
YDQ -150/100	150	400	375	100	1000	140	1000
YDQ -200/100	200	400	500	100	1000	140	1000
YDQ -20/150	20	400	50	150	133	210	1000
YDQ -30/150	30	400	75	150	200	210	1000
YDQ -50/150	50	400	125	150	333	210	1000
YDQ -100/150	100	400	250	150	666	210	1000
YDQ -150/150	150	400	375	150	1000	210	1000
YDQ -50/200	50	400	125	200	250		1000
YDQ -100/200	100	400	250	200	500		1000
YDQ -200/200	200	400	500	200	1000		1000
YDQ -50/300	50	400	125	300	166		1000
YDQ -100/300	100	400	250	300	333		1000
YDQ -200/300	200	400	500	300	666		1000
YDQ -300/300	300	400	750	300	1000		1000
