PG-WLCC2530型 CC2530实验开发套件

阅读：0发表时间：2026-10-18

支持协议栈：ZigBee 2007 或 ZigBee PRO 规范；具有 ZigBee 通信模块，与网关进行无线数据传输；具有高性能通信串口 RS232 接口，与上位机进行数据传输。0.96 寸 OLED 屏支持软硬 SPI 接口，带有字库芯片。支持基础实验，AES 安全协处理器实验,射频实验，CC2530 协议栈实　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

一、组件配置

序号	组件	数量	备注
1	FANTAI_ZigBee开发评估板(插有FANTAI_CC2530 模块)	2	由 CC2530 通信板和底板组成。 CC2530 通信板：8051 内核的单片机+射频收发模块；底板：按键、LED 灯、串口、LCD 屏、供电接口、电池接口、烧写接口等；供电方式：（1）5V 开关电源供电；（2）CC2530 Debugger 调试器供电。
2	FANTAI-CCDebugger多功能仿真器/调试器	1	兼容 CC 系列仿真/下载/调试
3	FANTAI_ZigBee传感器	3	可燃气体传感节点、空气质量传感节点、震动传感节点、雨滴传感节点、温湿度传感节点、遥控按键传感节点、数字气压传感节点、继电器控制节点、光敏传感节点、火焰传感节点、颜色传感节点、光线传感节点、结露传感节点、三轴加速度传感节点、RFID 传感节点、红外遥控传感节点、串口控制传感节点、土壤温湿度传感节点、二氧化碳传感节点、超声波传感节点、指纹识别传感节点、RS485控制传感节点、语音播报传感节点（以上传感器任选3种）
4	串口线	1
5	Mini USB 数据线	2
6	电源适配器	1
7	光盘资料	1	原理图、二次开发源代码、实验指导书等

二、功能与外观

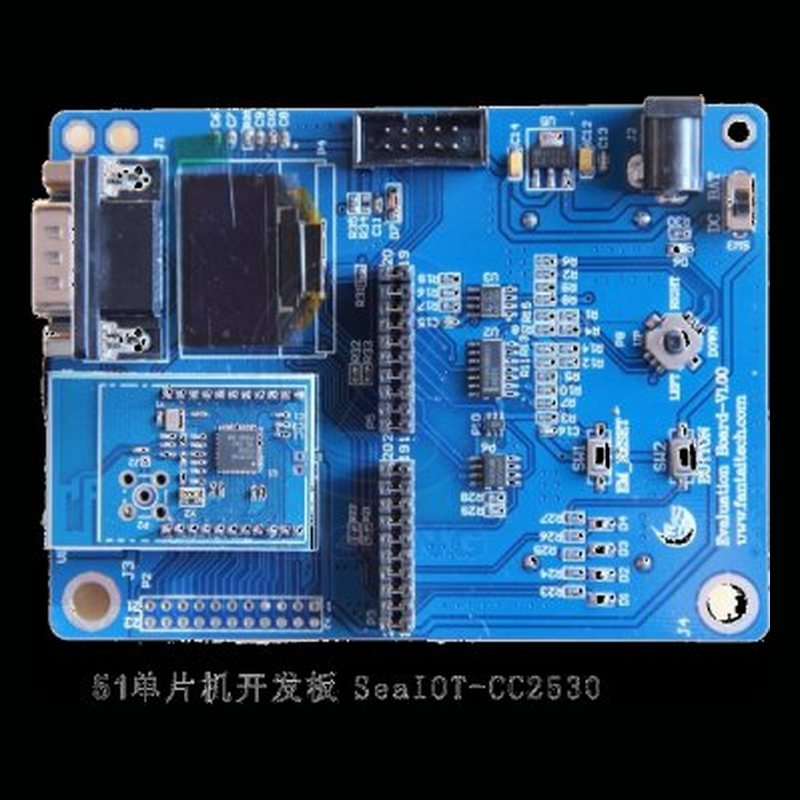

1、FANTAI_ZigBee 开发评估板说明

●控制芯片：CC2530

工作频率：125KHz；

支持协议栈：ZigBee 2007 或 ZigBee PRO 规范；

具有 ZigBee 通信模块，与网关进行无线数据传输；

支持无线通信节点的动态组网及传感数据采集传输；

具有高性能通信串口 RS232 接口，与上位机进行数据传输。

0.96 寸 OLED 屏支持软硬 SPI 接口，带有字库芯片

预留 CC2530 所有 IO 口

标准 JTAG 接口支持在线仿真调试

可外接 5V 电源供电，电池供电，板载供电

板载一个 4 项导航按键，复位按键，功能按键

一个波动开关，4 个用户 LED，一个电源指示灯

一个 FLASH 存储芯片，SPI 接口

支持基础实验，AES 安全协处理器实验,射频实验，CC2530 协议栈实

2、FANTAI_ZigBee 传感器的名称与说明

（1）温湿度传感器节点

由温湿度传感器模块、CC2530 射频模块和底板三部分组成；

温湿度 ZigBee 节点可以接收 ZigBee 协调器的采集命令进行数据采集，再将采集的数据发送回协调器。

采用 SHT10 温湿度传感器，抗干扰能力强，性价比高；

全标定输出，使用时无需重新校准；

高精度两线制数字接口，直接与微控制器相连；

请求式测量，自动休眠，超低能耗。

（2）光敏模块

由光敏传感器、CC2530 射频模块和底板三部分组成；

光敏 ZigBee 节点可以接收 ZigBee 协调器的采集命令进行光照采集，再将采集的数据发送回协调器。

板载光敏传感器；

支持 5V 电压输入

（3）光线传感器节点

由线传感器、CC2530 射频模块和底板三部分组成；

光线 ZigBee 节点可以接收 ZigBee 协调器的采集命令进行光线采集，再将采集的数据发送回协调器。

支持 2.4~3.6V 电压输入

（4）雨滴传感器模块

由雨滴传感器、CC2530 射频模块和底板三部分组成；

雨滴传感节点可以接收 ZigBee 协调器的采集命令进行是否下雨或是否有水的判断，再将采集的数据发送回协调器；

也可以让雨滴传感节点实时工作，定时向协调器发送下雨或有水的信息值；

板载雨滴感应传感器；

节点为 5V 供电

（5）数字气压传感器节点

由数字气压传感器、CC2530 射频模块和底板三部分组成；

数字气压 ZigBee 节点可以接收 ZigBee 协调器的采集命令进行气压采集，再将采集的数据发送回协调器。

板载 BMP085 数字式气压传感器，内置 AD 转换器，支持 IIC 通信协议；

模块可以测试大气气温和大气压强；

支持 5V/3.3V 电压输入；

（6）火焰传感器模块

由火焰传感器、CC2530 射频模块和底板三部分组成；

火焰 ZigBee 节点可以接收 ZigBee 协调器的采集命令进行光强采集，再将

采集的数据发送回协调器；也可以让火焰节点实时工作，检测到火焰时，立即向协调器发送报警信息；

板载火焰传感器；

节点为 5V 供电

（7）可燃气体传感器节点

由可燃气体传感器、CC2530 射频模块和底板三部分组成；

可燃气体 ZigBee 节点可以接收 ZigBee 协调器的采集命令进行可燃气体浓度的检测，再将采集的数据发送回协调器。

板载 MQ-2 气体传感器；

支持 5V 供电

三、实验项目

实验一建立一个简单的实验工程

实验二通用数字 I/O 实验

实验三 OLED 屏显示实验 I(软件模拟 SPI 总线)

实验四 OLED 屏显示实验 II（硬件 SPI 总线）

实验五 UART 串口通讯实验

实验六时钟模式实验

实验七外部中断实验

实验八 AD 单次采样实验

实验九用户按键实验

实验十温度传感器实验

实验十一功耗模式实验

实验十二定时器中断实验

实验十三秒表实验（定时器 3）

实验十四看门狗实验

实验十五看门狗实验 II(定时器模式)

实验十六 DMA 传输实验

实验十七随机序列发生器实验

实验十八 AES 安全协处理器实验

实验十九射频通信实验 I(数据包误码率测试)

实验二十射频通信实验 II（Light&Switch）

实验二十一射频通信实验 III(频谱分析仪)
