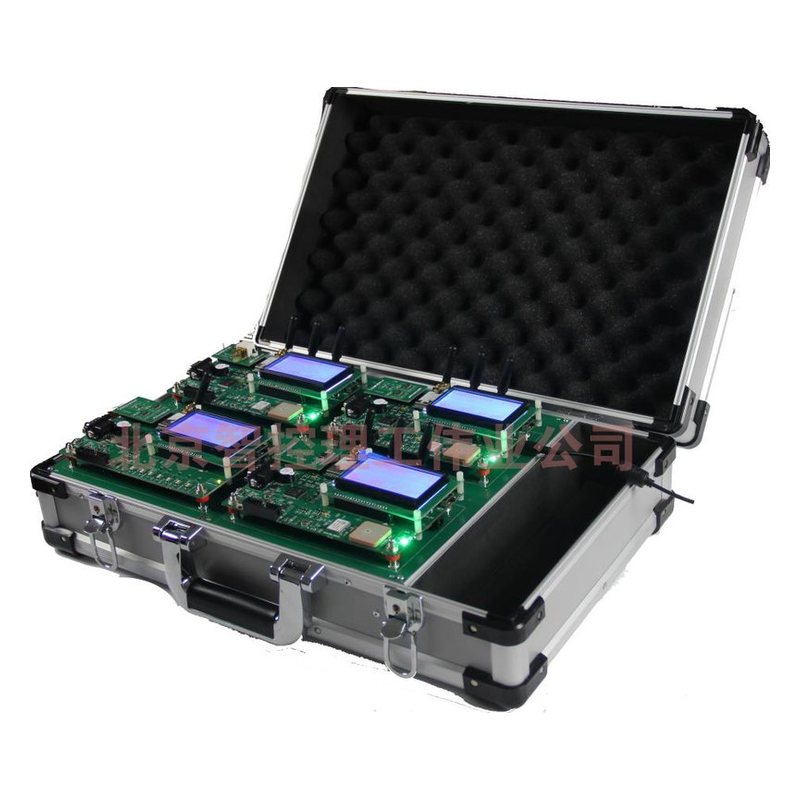

PG-WLED01型 窄带物联网开发实验箱

PG-WLED01型 窄带物联网开发实验箱以共享单车智能车锁、环境监控、智慧停车、PDA四个典型的场景为案例，使学生在实际应用领域的学习中了解和掌握窄带物联网（NB-IOT/LoRa)的技术、原理及应用。该产品融合了NB-IOT、LoRa窄带物联网，GPRS移动互联网以及GPS/BD定位技术，具有广泛连接、深度覆盖、低功耗、远距离、可定位的特点，可广泛用于传感、计量、监控、定位、跟踪等。当无NB网络覆盖时自动切换为移动互联网通信，不影响系统的正常使用　面向院校实训室建设，提供整室解决方案。

在线咨询 17702012118

PG-WLED01型 窄带物联网开发实验箱以共享单车智能车锁、环境监控、智慧停车、PDA四个典型的场景为案例，使学生在实际应用领域的学习中了解和掌握窄带物联网（NB-IOT/LoRa)的技术、原理及应用。

该产品融合了NB-IOT、LoRa窄带物联网，GPRS移动互联网以及GPS/BD定位技术，具有广泛连接、深度覆盖、低功耗、远距离、可定位的特点，可广泛用于传感、计量、监控、定位、跟踪等。当无NB网络覆盖时自动切换为移动互联网通信，不影响系统的正常使用。板载智能锁、环境监控、停车管理三个应用模块，采用Cortex-M3作为网关，与物联网云管理平台建立实时通讯。用户可在WEB页面上实时获取传感器信息、对执行器进行手动或自动控制、获取设备的定位信息。同时，平台提供二次开发接口，方便用户开发自己的移动端APP。

一、产品特点

1、按照实际功能系统划分，供电系统灵活，在室外或移动测试时可以直接将模块拔下来，用充电宝（5V）miniUSB供电。

2、移动入网方式可选择NB-IOT模式入网，也可选择传统的GPRS模式入网。

3、支持低功耗、远距离LoRa通信以及PDA模块无线指令控制。

4、可实现远程开关锁功能。

5、使用温湿度采集终端，采集卡分布式部署，采集数据集中上传至云管理平台（环境监测示例）。

6、支持13.56MHZ的NFC近场通讯，可实现充值，计费等停车场功能。

7、可实时与云管理平台进行TCP、UDP通信，实现终端与平台的联动。

8、可在云管理平台上管理所有终端，查看所有终端的实时或历史信息，以及配置终端参数与终端联动等。

9、标准可拓展的物联网组包协议，可拓展性强，留有客户二次开发的接口。

10、LCD实时刷新显示整机状态，可以了解整个通信流程。

二、系统功能

包含智能锁、环境监控、停车管理等3个应用场景，1个PDA本地采集控制终端，产品组成结构，如图所示：

1、三个场景均包含Cortex-M3主控板、GPRS模块、NB-IOT模块、GPS定位模块、LoRa通信模块、和不同的传感器采集控制模块，主要将传感器信息通过NB-IOT或GPRS上传到云管理平台集中存储、统计、分析、展示。客户可通过云管理平台查询指定区域，指定时间段的传感器数据、定位信息、电量信息、设备状态，也可设置终端产品的参数信息，支持远程手动控制或自动控制。

2、三个场景系统与PDA系统之间采用低功耗，远距离的LoRa通信方式进行点对点通信。PDA系统既可以与场景系统交互传输本地传感器数据，又可以向场景系统发送命令，控制场景系统中的执行机构。实际使用过程中，场景系统和PDA系统的LCD屏都会实时刷新显示各自系统的实时信息。

三、配置清单

四、实验项目
