一、概述：

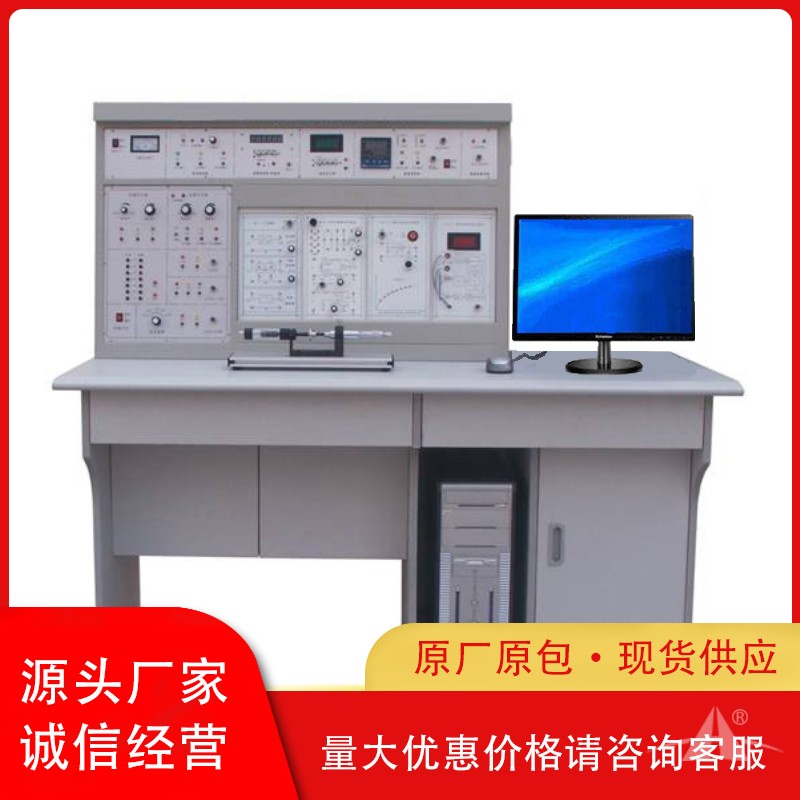

PG-JZ10151A型 传感器与检测技术实验装置(29种传感器)是本公司 推出为传感器及相关学科的教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”“工程检测技术及应用”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。为经济型的设备，为预算不宽裕的学校提供*适合的选择。

二、实验项目

实验  一   金属箔式应变片——单臂电桥性能实验

实验  二   金属箔式应变片——半桥性能实验

实验  三   金属箔式应变片——全桥性能实验

实验  四   金属箔式应变片单臂、半桥、全桥性能比较实验

实验  五   金属箔式应变片——温度影响实验

实验  六   直流全桥的应用——电子秤实验

实验  七   移相器实验

实验  八   相敏检波器实验

实验  九   交流信号激励的称重传感器实验

实验  十   差动变压器的性能实验

实验十 一   激励频率对差动变压器特性的影响实验

实验十 二   差动变压器零点残余电压补偿实验

实验十 三   差动变压器的应用——振动测量实验

实验十 四   电容式传感器的位移特性实验

实验十 五   电容传感器动态特性实验

实验十 六   直流激励时霍尔式传感器的位移特性实验

实验十 七   交流激励时霍尔式传感器的位移特性实验

实验十 八   霍尔式传感器振动测量实验*

实验十 九   霍尔式传感器的应用——电子秤实验

实验二 十   霍尔测速实验

实验二十一   磁电式转速传感器的测速实验

实验二十二   用磁电式传感器测量振动实验*

实验二十三   压电式传感器测量振动实验

实验二十四   电涡流传感器的位移特性实验

实验二十五   被测体材质对电涡流传感器的特性影响实验

实验二十六   被测体面积大小对电涡流传感器的特性影响实验

实验二十七   电涡流传感器测量振动实验

实验二十八   电涡流传感器的应用——电子秤实验

实验二十九   电涡流传感器测转速实验*

实验三十    K、E型热电偶温度特性实验

实验三十一   热电偶冷端温度补偿实验*

实验三十二   光电转速传感器的转速测量实验

实验三十三   利用光电传感器测转速的其它方案*

实验三十四   光敏电阻演示实验

实验三十五   对酒精敏感的气敏传感器的原理实验

实验三十六   湿度传感器的实验

实验三十七   PN结温度传感器温度特性实验

实验三十八   负温热敏电阻温度特性实验

实验三十九   扩散硅压阻压力传感器的压力测量实验

实验四十     扩散硅压阻压力传感器差压测量实验*

实验四十一   光纤传感器的位移特性实验

实验四十二   光纤传感器测量振动实验

实验四十三  光纤传感器的测速实验

实验四十四  集成温度传感器的温度特性实验

实验四十五  pt100热电阻温度特性实验

实验四十六  Cu50热电阻温度特性实验

实验四十七  正温热敏电阻温度特性实验

实验四十八  热释电红外传感器特性实验

实验四十九  气体流量的测定*

实验五 十  硅光电池演示实验

实验五十一  超声波传感器测量距离实验

实验五十二  超声波传感器的运用*

实验五十三  PSD位置传感器测定位置实验

实验五十四  PSD位置传感器微振动测量实验

实验五十五  PSD位置传感器用于自动定位系统*

实验五十六  扭矩传感器的性能实验

实验五十七  扭矩传感器的不同形式*

实验五十八  CCD电荷耦合器件测定直径实验

实验五十九  光学系统对CCD测径系统的影响*

实验六 十  光栅传感器莫尔条纹的细分、计数实验

备注：带*号实验为思考实验，由学生自己动手组建。

三、产品特点：

   1、实验用电设有漏电保护及熔丝短路保护，直流电源设置短路保护电路，可显示正常、故障状况。实验连接线采用新型连接线，弹性接触，接触电阻小。

   2、传感器处理电路采用模块化设计。实验项目还可根据新产品的开发不断拓展。

   3、传感器结构接近于工业检测传感器，有较高的精度，使实验内容更接近实际应用，及便于用计算机作实验的特性分析及控制。

   4、从传感器、测量仪表、专用电源、温度源、气源、振动源、转动源、信号源、数据采集控制器到实验连接线等均配套齐全，其性能、精度及规格均密切结合实验的需要进行配套。

   5、主控台功能分布采用分块式结构形式，布置合理，接线方便。面板示意、图线分明。传感器采用进口透明有机玻璃制作

四、技术参数

  1． 输入电源：AC220V±5%    50±1Hz

  2． 额定电流：≤

  3． 相对温度：-5℃～40℃  相对湿度：＜75%（25℃）

  4． 外形尺寸：长×宽×高=1450×700×1140 mm3

五、主控台性能指标

 设备由主控台、处理电路模块、数据采集、传感器等构成

  1、主控制屏

实验用电设有漏电保护及熔丝短路保护，直流电源设置短路保护电路。还提供:

（1）多路稳压直流电源

（2）信号源

（3）转动源控制

（4）等精度频率/转速表

（5）直流电压表

（6）温度源

（7）转动源

（8）振动源

（9）气源

（10）传感器固定架

（11）数据采集卡及处理软件

2、模块化处理电路

电桥电路

电荷放大器

电容变换器

涡流变换器

差动放大器

电压放大器

有移相器（Δφ±40°）

相敏检波器（0-360°C）

低通滤波器（FT≤35Hz）

SM-13超声位移传感器实验模块

SM-14扭矩传感器实验模块

SM-18硅光电池实验模块

SM-19光栅位移传感器实验模块

3、传感器（29种传感器）

包括：电阻应变式传感器

差动变压器、

电容式传感器

霍尔式位移传感器

霍尔式转速传感器

磁电式传感器

压电式传感器

电涡流位移传感器

K型热电偶

E型热电偶

集成温度传感器

Pt100铂电阻

Cu50铜电阻

PN结温度传感器

正温热敏电阻

负温热敏电阻

光电转速传感器

光敏电阻

热释电传感器

扩散硅压力传感器

光纤位移传感器

气敏传感器

湿敏传感器

硅光电池

超声波位移传感器

PSD位置传感器

扭矩传感器

CCD电荷耦合器件

光栅位移传感器
